Cấu tạo và phân loại các kiểu Bảng Điện Cửa Cột Đèn Chiếu Sáng

Bảng Điện Cửa Cột Đèn Chiếu Sáng

Bảng điện cửa cột là một linh kiện quan trọng của hệ thống chiếu sáng, được sử dụng cho Cột đèn cao áp, Cột đèn chiếu sáng đô thị, Cột đèn trang trí sân vườn, ngoài trời. ZALAA xin giới thiệu bài tổng hợp và phân loại, báo giá, ứng dụng...xin mời bạn cùng tham khảo.

Phần I: Giới Thiệu

  • Bảng Điện Cửa Cột Đèn Chiếu Sáng không chỉ là một thiết bị dẫn điện từ chân cột lên đèn, mà nó còn đảm bảo an toàn cho công trình chiếu sáng được hoạt động ổn định.Bên cạnh đó, bảng điện còn quyết định đến 50% chất lượng ánh sáng của cột đèn, giúp tăng thẩm mỹ cho cột đèn. Vì thế bảng điện  làm từ hợp kim sơn tĩnh điện, phải được chọn lựa rất tỉ mỉ, kỹ càng...để chống gỉ tốt, chống sấm sét khi có mưa bão lớn.

  • Cấu tạo bảng điện gồm:
    - Bảng điện được thiết kế gồm 3 bộ phận chính: bảng mạch, aptomat, thanh cài, cầu đấu trung tính.
    - Kiểu dáng nhỏ gọn, đơn giản dễ dàng lắp đặt cho các loại cột đèn chiếu sáng khác nhau.
    - Cấu tạo đạt tiêu chuẩn, độ bền cao, đảm bảo không xảy ra tình trạng chập cháy nổ.

  • Thông số kỹ thuật chung:
    Mạch:    Bảng phíp
    Aptomat:    1 pha 6A/7A/8A/10A/16A
    Phụ kiện:    Thanh cài
    Màu sắc:    Trắng/ Nâu ; Xám/Đen
  • Ứng dụng: Bảng điện cửa cột được sử dụng rộng rãi và phổ biến ở các loại cột đèn chiếu sáng đường phố, Cột đèn cao áp, Cột đèn chiếu sáng đô thị, Cột đèn trang trí sân vườn, Cột đèn ngoài trời..

Phần II: Phân loại Bảng Điện Cửa Cột Đèn Chiếu Sáng có thanh cài Aptomat 1 pha 6A/7A/8A/10A/16A:

1. Bảng điện cửa cột đèn chiếu sáng 6A-60A trắng nâu

Thông số kỹ thuật:
Mạch Bảng phíp
Điện áp Cầu đấu 60A
Aptomat 1 pha 6A
Phụ kiện Thanh cài Aptomat
Màu sắc Trắng + nâu
Đặc điểm bảng điện đèn đường 6A-60A:
  • - Bảng điện loại 1được thiết kế gồm 3 bộ phận chính: bảng mạch, aptomat, thanh cài.
  • - Aptomat và thanh cài được gắn trên bảng mạch nhỏ màu nâu. Thanh cài bằng sứ/ nhựa cao cấp màu trắng.
  • - Kiểu dáng nhỏ gọn,đơn giản dễ dàng lắp đặt cho các loại cột đèn chiếu sáng khác nhau.



2. Bảng điện cửa cột đèn chiếu sáng 6A-80A trắng nâu

Thông số kỹ thuật:
Mạch Bảng phíp
Điện áp 80A
Aptomat 1 pha
Phụ kiện Thanh cài linh hoạt
Màu sắc Trắng + nâu
Đặc điểm bảng điện đèn đường 6A-80A:
  • - Mẫu bảng điện loại 2 có kiểu dáng gần giống với bảng điện loại 1. Thiết kế nhỏ gọn, dễ dàng lắp đặt.
  • - Thanh cài linh hoạt, có thể gập lên/ xuống tùy vào bảng điện tổng.
  • - Phù hợp với mọi loại cột đèn. Ứng dụng phổ biến nhất cho các cột đèn ở nơi công cộng như công viên…



3. Bảng điện cửa cột đèn chiếu sáng 6A-60A Xám đen



Thông số kỹ thuật:
Nguồn điện 220V
Điện áp  60A
Aptomat 1 pha 6A
Màu sắc Xám + đen
 Đặc điểm bảng điện đèn đường 6A-60A 220V:
  • Mẫu bảng điện loại 3 có kiểu dáng nhỏ gọn, phù hợp nhiều loại cửa cột. Đây là thiết bị không thể thiếu giúp dẫn điện từ chân cột lên đèn.
  • Cấu tạo đạt tiêu chuẩn, độ bền cao, đảm bảo không xảy ra tình trạng chập cháy nổ.
  • Phù hợp với nhiều loại cột đèn chiếu sáng khác nhau, thường được áp dụng cho các cột đèn chiếu sáng sân vườn.



4. Bảng điện cửa cột đèn chiếu sáng 8A-80A Trắng nâu

Thông số kỹ thuật
Điện áp 80A
Aptomat 1 pha 8A
Màu sắc Trắng + nâu
Bảo hành  12 tháng
 Đặc điểm bảng điện đèn đường 8A-80A
  • Bảng điện loại 4 có cấu tạo thanh cài bằng hợp kim sơn tĩnh điện, chống han gỉ, chống xung sét.
  • Aptomat bằng sứ/ nhựa cao cấp có độ bền cao.
  • Kiểu dáng nhỏ gọn, dễ lắp đặt, dễ sử dụng.
  • Cũng phù hợp với nhiều loại cột nhưng chủ yếu đi kèm với cột đèn chiếu sáng đường phố, các tuyến đường lớn.



​​​​​​​​​​​​​​​​​​​​​​​​​​​​5. Bảng điện cửa cột đèn chiếu sáng 7A-70A Trắng nâu

Thông số kỹ thuật
Điện áp 70A
Aptomat 1 pha 7A
Màu sắc Trắng + nâu
Bảo hành  12 tháng



6. Bảng điện cửa cột đèn chiếu sáng 10A

Phụ kiện không thể thiếu khi lắp đặt đèn chiếu sáng, được sử dụng cho Cột đèn cao áp, cột đèn chiếu sáng đô thị, cột đèn trang trí sân vườn, ngoài trời

7. Bảng điện cửa cột đèn chiếu sáng 16A

Phụ kiện không thể thiếu khi lắp đặt đèn chiếu sáng, được sử dụng cho Cột đèn cao áp, cột đèn chiếu sáng đô thị, cột đèn trang trí sân vườn, ngoài trời

8. Các loại Bảng điện cửa cột đèn chiếu sáng 6A/7A/8A/10A/16A..., xin mời liên hệ 0971043999 trực tiếp để biết thông tin và báo giá.

CỘT ĐIỆN CHIẾU SÁNG (Lighting Poles) | ZALAA Lighting - Leading Smart Life

Phần III: Báo giá bảng điện cửa cột đèn

Loại bảng điện Giá bán lẻ (đồng)
Bảng điện cửa cột đèn sân vườn 105.000 – 160.000
Bảng điện cửa cột đèn chiếu sáng 150.000 – 210.000
Bảng điện cửa cột đèn đường phố 129.000 – 199.00
Bảng điện cửa cột đèn pha cao áp 180.000 – 243.000



Phần IV: Các bước Chuẩn bị và Lắp bảng điện cửa cột chiếu sáng:

1, Chuẩn bị dụng cụ, thiết bị:

  • – Bộ phụ kiện của bảng điện (thanh cài, bảng phíp. aptomat),
  • – Tua vít, ốc vít,
  • – Bút thử điện,
  • – Trang phục bảo hộ lao động.

2, Các bước thực hiện lắp đặt:



  • – Bước 1: Tiến hành lắp các con ốc vào bảng phíp trước,
  • – Bước 2: Lắp thanh cài vào bảng phíp bằng ốc vít chắc chắn,
  • – Bước 3: Lắp đặt bảng mạch vào bảng phíp và cố định bằng ốc vít, đậy lắp bảng mạch,
  • – Bước 4: Lắp aptomat vào thanh cài trên bảng phíp, cố định bằng các ốc vít,
  • – Bước 5: Hoàn thiện bảng điện cửa cột, chắc chắn rồi tiến hành lắp vào trong cột đèn,
  • – Bước 6: Đậy nắp cột đèn và cố định chắc chắn vào cột, đảm bảo an toàn trong quá trình sử dụng.

Lưu ý:

  • - Ngắt nguồn điện trước khi lắp đặt bảng điện vào cột để an toàn cho người lắp cũng như toàn bộ hệ thống điện.
  • - Lắp bảng điện vào cửa cột ngay trong quá trình dựng và chôn cột đèn.

Ngoài ra, Bạn có thể mua đầy đủ phụ kiện từ khung móng, bảng điện, cột đèn chiếu sáng… tại ZALAA Lighting để được các chuyên gia lắp ráp và thi công hỗ trợ trực tiếp cho dự án, công trình trọn gói với mức giá ưu đãi nhất.

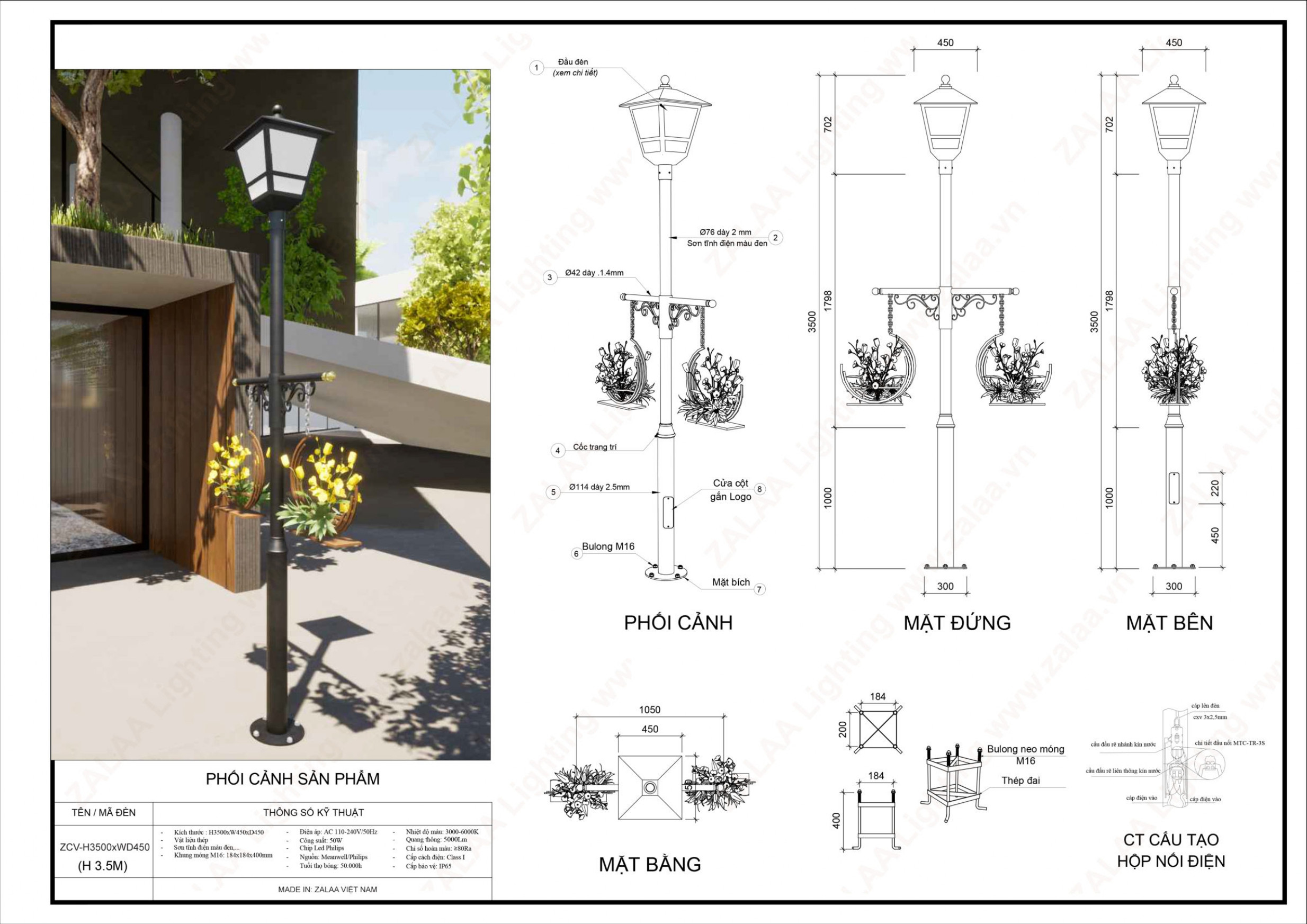

Phần V: Tham khảo một số bản vẽ liên quan tới bảng điện cột đèn chiếu sáng

✓Cột Đèn Cây Trang Trí Cảnh Quan Sân Vườn thiết kế độc đáo Mã sản phẩm  ZCV-H5000-D3500 | ZALAA Lighting - Leading Smart Life✓Cột Đèn Trang Trí Cảnh Quan Sân Vườn kiểu dáng hoa văn CNC Mã sản phẩm  ZCV-H4000-BH160x160 | ZALAA Lighting - Leading Smart LifeCột Đèn Trang Trí Kiểu Dáng Bông Hoa 5 Cánh Đẹp Lạ Mã SP  ZCV-H4000xW1910xD1910 | ZALAA Lighting - Leading Smart Life✓Cột Đèn Trang Trí Cảnh Quan Sân Vườn Công Viên ZALAA cao từ 3m5, 4m,  4m5... làm theo thiết kế của chủ đầu tư | ZALAA Lighting - Leading Smart  LifeCột Đèn Thông Minh ZALAA Có tích hợp vị trí lắp Camera và Biển Quảng Cáo  LED | ZALAA Lighting - Leading Smart LifeCột Đèn Cây Thông Trang Trí Ngoài Trời Mã SP ZSV-Christmas tree | ZALAA  Lighting - Leading Smart Life​​​​​​​
