Hôm nay, ZALAA xin giới thiệu chi tiết về dòng sản phẩm Tấm năng lượng mặt trời đa tinh thể cho đèn đường (poly-crystalline). Từ cấu tạo, kích thước, hiệu suất hoạt động cho đến mức giá bán trên thị trường.

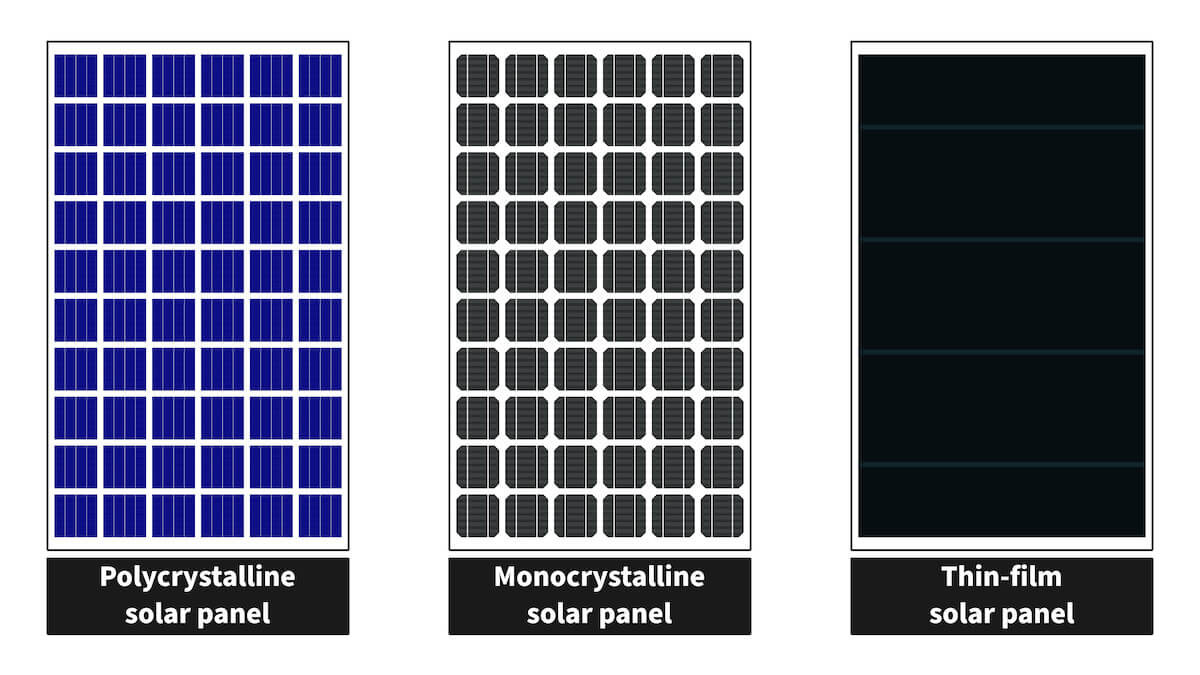

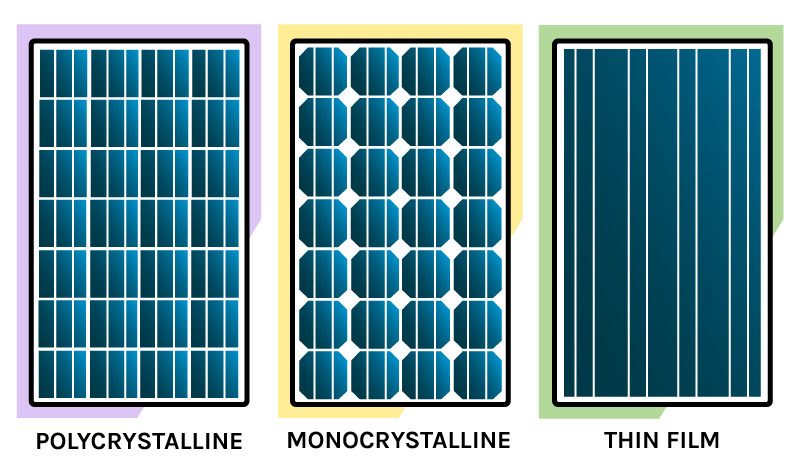

• Thông thường, các pin mặt trời silicon đa tinh thể sẽ không bị cắt các góc của chúng, vì vậy bạn sẽ không nhìn thấy các khoảng trắng lớn ở mặt trước của bảng điều khiển như trên các bảng đơn tinh thể.
• Cách chúng được sản xuất khiến các tấm thường có màu xanh lam. Quá trình sản xuất cũng làm cho chúng kém hiệu quả hơn so với các tấm đơn tinh thể.

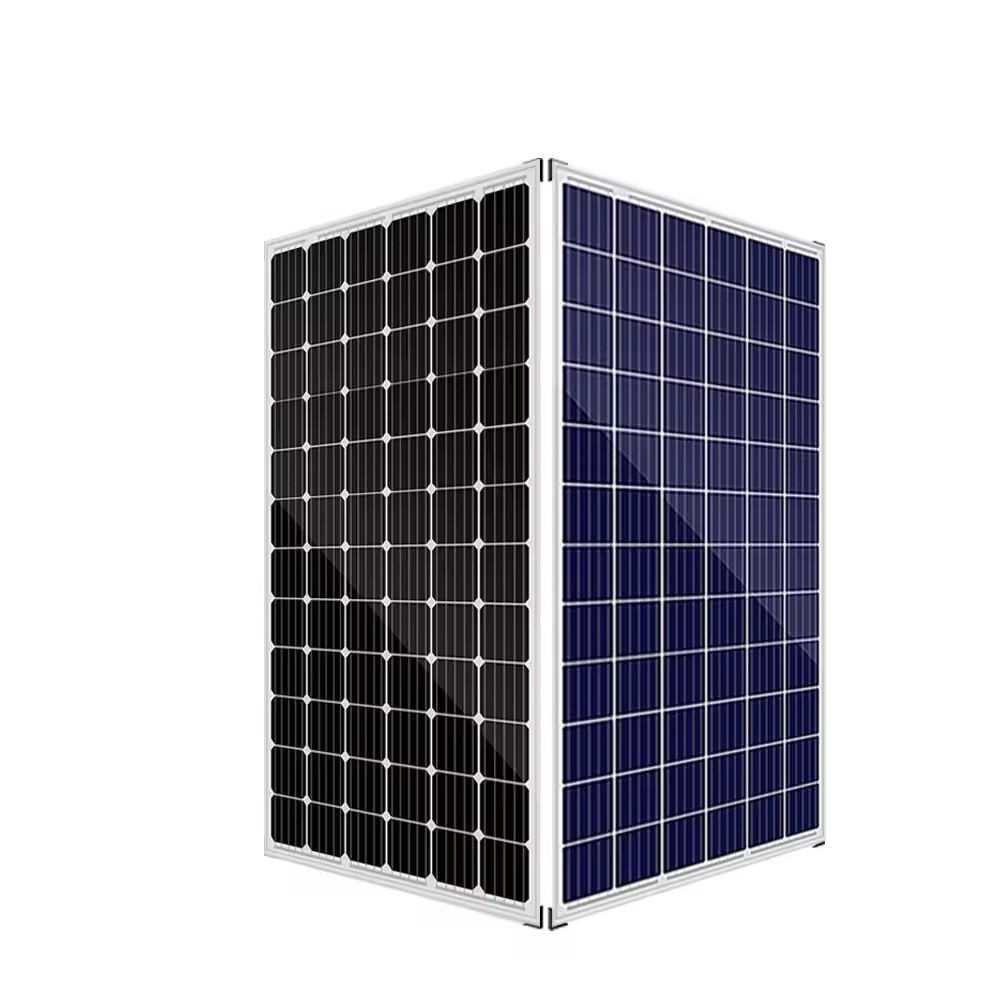

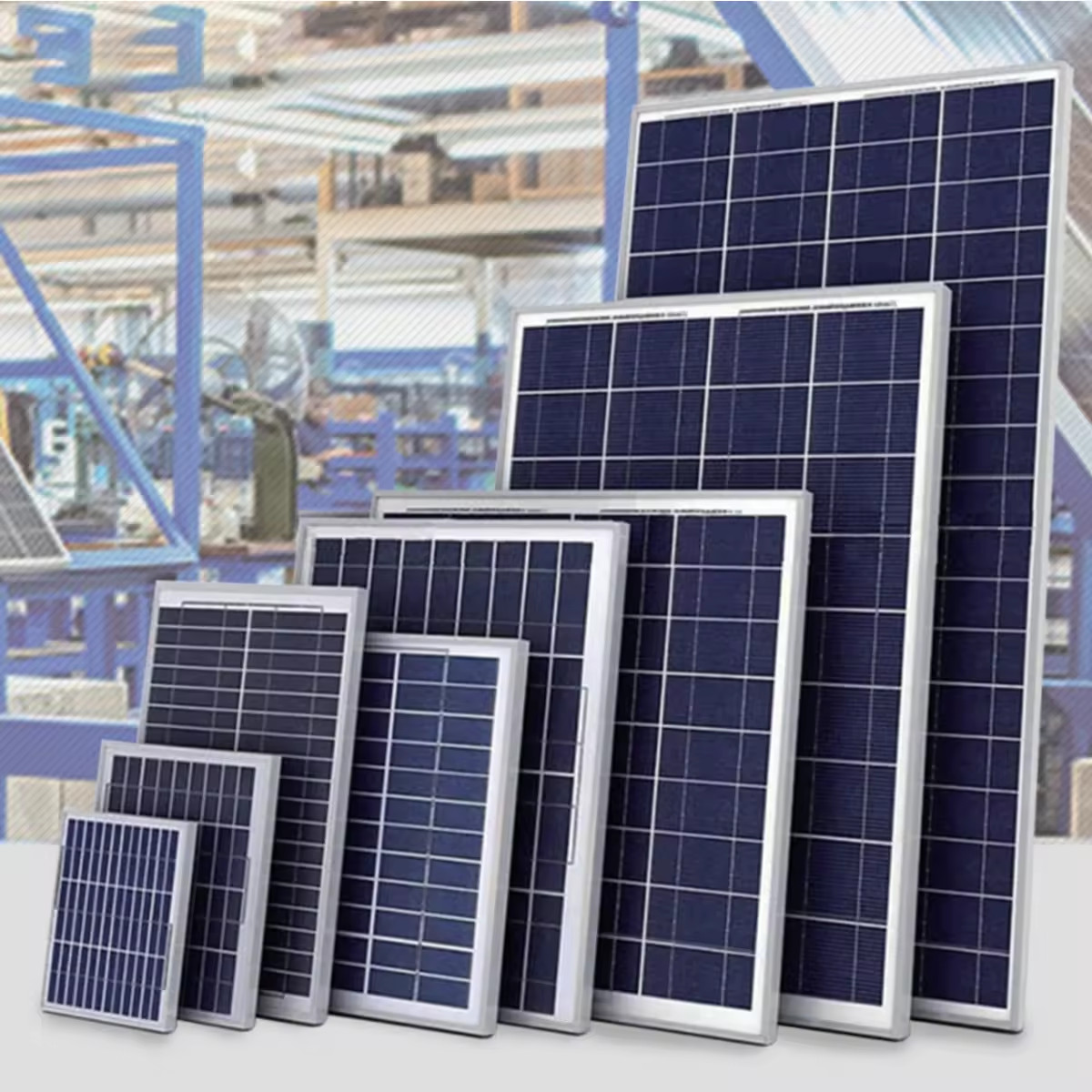

Bảng báo giá tham khảo và kích thước tấm pin Mono và Poly tại ZALAA Jsc

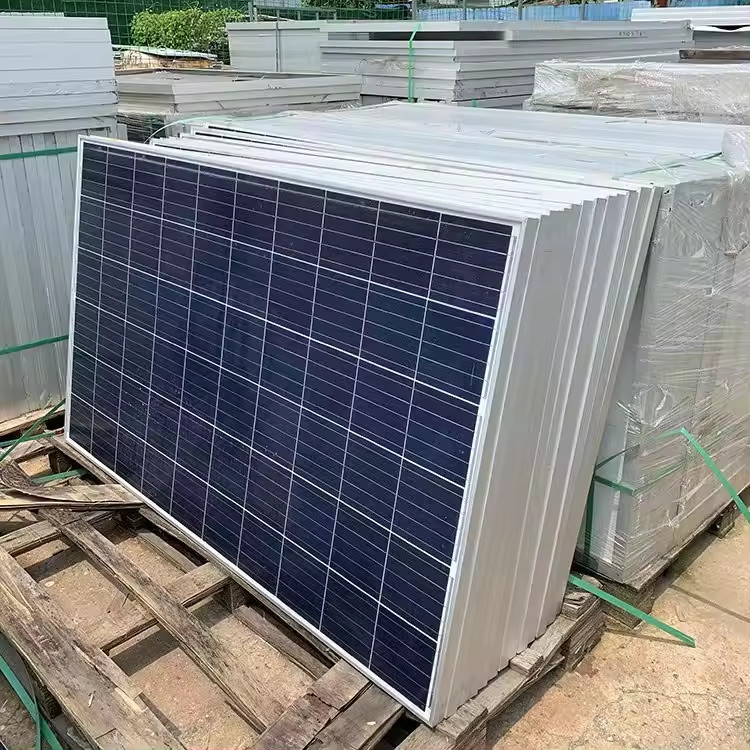

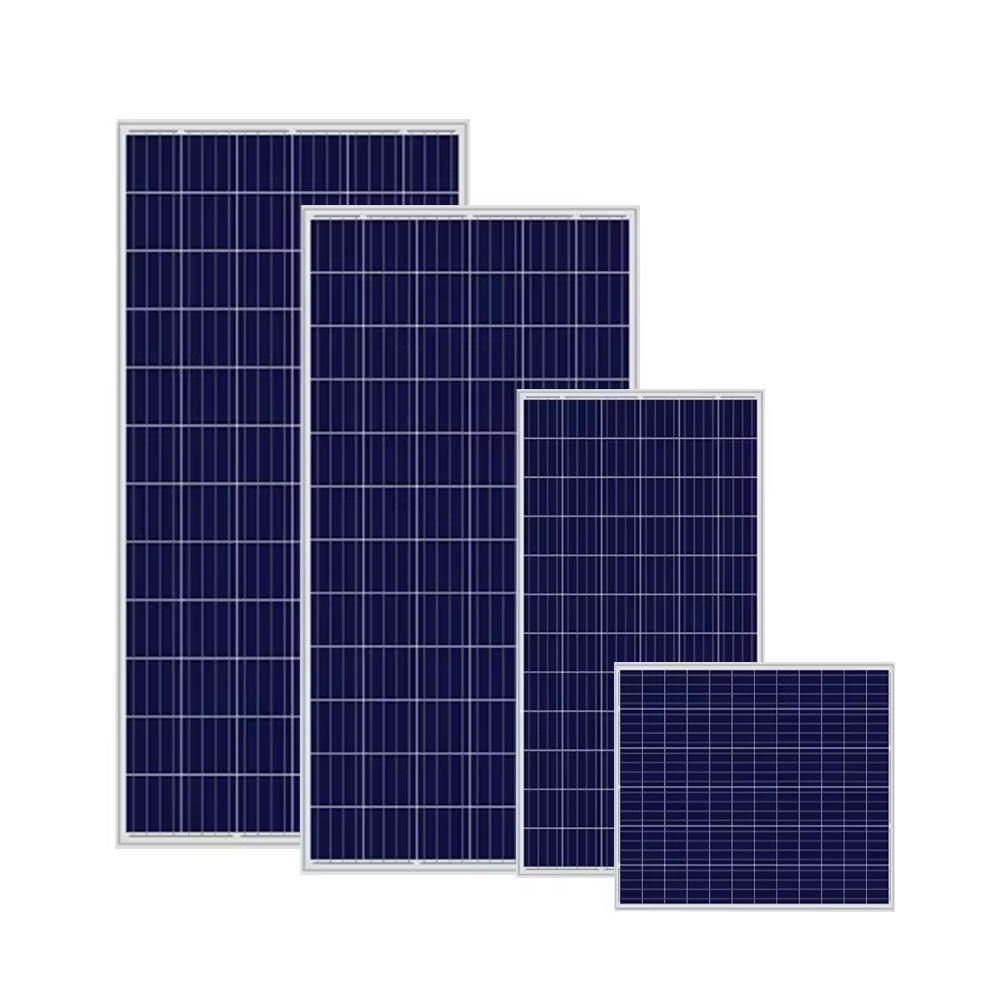

Tấm pin mặt trời Poly

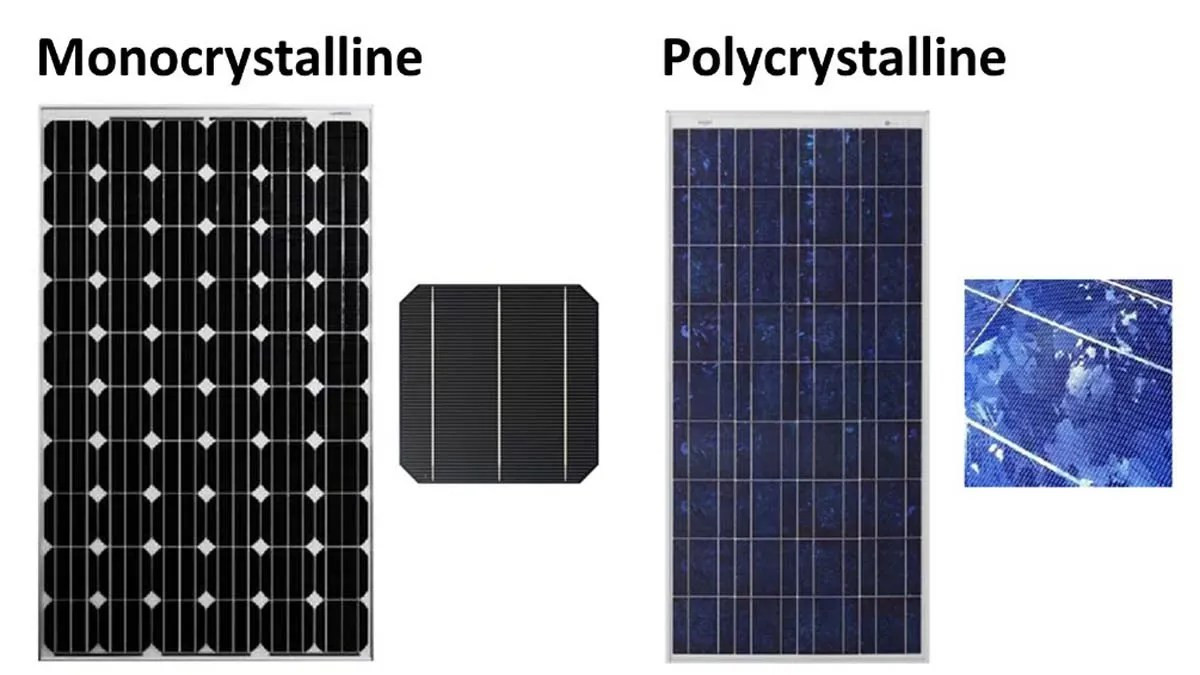

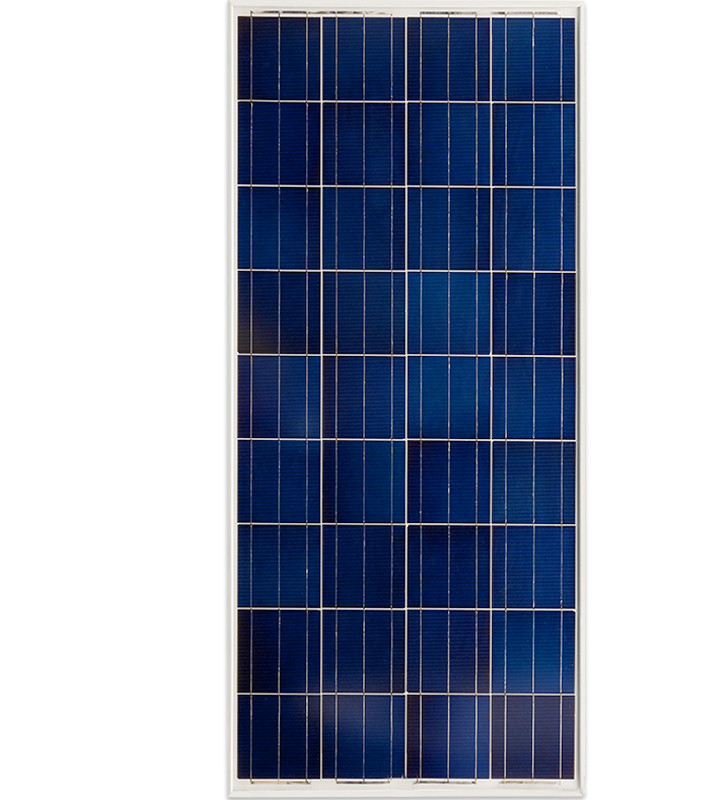

• Không giống như pin mặt trời mono, pin mặt trời poly có xu hướng có màu hơi xanh lốm đốm do ánh sáng phản xạ từ các mảnh silic trong cell theo các hướng khác nhau.
• Một số công nghệ mới như Black Silicon còn được phủ thêm một lớp cấu trúc nano lên bề mặt tấm pin poly giúp giảm tỉ lệ phản xạ ánh sáng ngược lại xuống tối đa, nhờ đó đem lại hiệu suất phát điện cực cao. Những tấm pin dùng công nghệ này có màu sắc đen hơn những tấm bình thường, nhưng đặc điểm nhận biết là những đốm xanh vẫn thấy rất rõ.

Cấu trúc:

• Pin mặt trời poly được sản xuất giống như các tấm mono – một tinh thể hạt được đặt vào nóng chảy. Tuy nhiên, thay vì kéo tinh thể hạt silicon ra, toàn bộ thùng silicon sẽ nguội đi. Quá trình làm lạnh này khiến nhiều tinh thể hình thành.
• Nhiều tinh thể là nguyên nhân khiến các tấm có màu xanh lam như đá cẩm thạch. Cũng giống như các tấm mono, loại Poly sẽ chứa 60 hoặc 72 ô.

Hiệu suất

• Nhiều tinh thể silicon trong mỗi tấm pin khiến các electron khó di chuyển hơn. Cấu trúc tinh thể này làm cho tỷ lệ hiệu quả của tấm đa tinh thể thấp hơn so với đơn tinh thể. Xếp hạng hiệu quả của bảng điều khiển đa tinh thể thường sẽ nằm trong khoảng từ 15% đến 17%.
• Tuy nhiên, nhờ các công nghệ mới, các tấm Poly hiện có hiệu suất tăng dần và gần hơn nhiều so với các tấm Mono so với trước đây.
• Cải tiến chất lượng cũng đã giúp đẩy các tấm pin đa tinh thể 60 cell tiêu chuẩn từ 240 watt lên hơn 300 watt và cao hơn nữa.

Giá cả

• Chúng được được sản xuất rẻ hơn các tấm pin Mono, điều này cho phép chúng chiếm thị phần đáng kể trong việc lắp đặt khu dân cư từ năm 2012
• Nhưng mặc dù chúng vẫn rẻ hơn so với các tấm đơn tinh thể, nhưng nó không quá nhiều. Điều này, cộng với hiệu suất thấp hơn đã khiến nhiều người chọn các tấm đơn tinh thể hơn theo thời gian.
• Các hãng pin mặt trời nổi tiếng cũng sản xuất loại pin mono nhiều hơn poly nên chúng ít được dụng trong lắp đặt hơn.

Trong chuyên mục Kiến Thức Chiếu Sáng, chúng ta đã cùng tìm hiểu về từng bộ phận của Bộ Đèn Chiếu Sáng và các vấn đề liên quan. Hôm nay chúng ta tìm hiểu về Tấm Pin Năng Lượng Mặt Trời qua tổng hợp chi tiết dưới đây:

1. Tấm Pin Năng Lượng Mặt Trời là gì?

    Tấm năng lượng mặt trời (viết tắt NLMT), Pin Mặt trời hay tấm quang điện (Solar panel) bao gồm nhiều tế bào quang điện (solar cells) - là phần tử bán dẫn có chứa trên bề mặt một số lượng lớn các cảm biến ánh sáng là điốt quang, thực hiện biến đổi năng lượng ánh sáng thành năng lượng điện. (Theo Wikipedia)

- Cường độ dòng điện, hiệu điện thế hoặc điện trở của pin mặt trời thay đổi phụ thuộc bởi lượng ánh sáng chiếu lên chúng.

- Tế bào quang điện được ghép lại thành khối để trở thành pin mặt trời (thông thường 60 hoặc 72 tế bào quang điện trên một tấm pin mặt trời).

- Tế bào quang điện có khả năng hoạt động dưới ánh sáng mặt trời hoặc ánh sáng nhân tạo.

- Chúng có thể được dùng như cảm biến ánh sáng (ví dụ cảm biến hồng ngoại), hoặc các phát xạ điện từ gần ngưỡng ánh sáng nhìn thấy hoặc đo cường độ ánh sáng.

Ảnh 1: Ký hiệu dùng cho pin mặt trời

Pin mặt trời được mô tả là quang điện , không phân biệt nguồn là ánh sáng mặt trời hay ánh sáng nhân tạo. Ngoài việc tạo ra năng lượng, chúng có thể được sử dụng như một bộ tách sóng quang (ví dụ như bộ dò tia hồng ngoại), phát hiện ánh sáng hoặc bức xạ điện từ khác gần phạm vi nhìn thấy hoặc đo cường độ ánh sáng.


2. Cấu tạo và nguyên lý hoạt động của chúng.

2.1, Về Cấu Tạo:

Tấm Pin NLMT được chia làm 8 bộ phận gồm: khung nhôm, kính cường lực, lớp màng EVA, solar cell, tấm nền pin (phía sau), hộp đấu dây (junction box), cáp điện, Jack kết nối MC4.

Ảnh 2: cấu tạo tấm pin nlmt

2.1.1, Khung nhôm (Aluminium Frame) có chức năng tạo ra một kết cấu đủ cứng cáp để tích hợp solar cell và các bộ phận khác lên. Với thiết kế cứng cáp nhưng vẫn đảm bảo trọng lượng đủ nhẹ, khung nhôm có thể bảo vệ và cố định các thành phần bên trong trước tải trọng gió lớn và ngoại lực tác động bên ngoài. Một số hãng ví dụ như Canadian Solar, thậm chí khung nhôm còn được anode hóa và gia cố thanh ngang để tăng độ cứng cáp cho tấm pin. Màu sắc phổ biến của khung nhôm là màu bạc.

2.1.2, Kính cường lực (Tempered Glass): giúp bảo vệ solar cell khỏi các tác động của thời tiết như nhiệt độ, mưa, tuyết, bụi, mưa đá (đường kính 2,5cm trở xuống) và các tác động va đập khác từ bên ngoài. Kính cường lực được thiết kế có độ dày từ 2-4mm (đa số là khoảng 3.2-3.3mm) để đảm bảo vừa đủ khả năng bảo vệ và duy trì được độ trong suốt cho tấm pin mặt trời (ánh sáng ít bị phản xạ, khả năng hấp thụ tốt).

2.1.3, Lớp màng EVA (Encapsulant ethylene vinyl acetate) còn được được gọi là chất kết dính, là 2 lớp màng polymer trong suốt được đặt trên và dưới lớp solar cell có tác dụng kết dính solar cell với lớp kính cường lực phía trên và tấm nền phía dưới. Lớp này còn có tác dụng hấp thụ và bảo vệ solar cell khỏi sự rung động, tránh bám bụi và hơi ẩm. Vật liệu EVA có khả năng chịu đựng nhiệt độ khắc nghiệt và có độ bền cực kỳ cao.

2.1.4, Lớp tế bào quang điện (Solar cells) Pin mặt trời được cấu tạo từ nhiều đơn vị nhỏ hơn là solar cell. Những loại pin năng lượng mặt trời thông dụng như mono và poly được làm từ silic, một loại chất bán dẫn phổ biến. Trong một cell, tinh thể silic bị kẹp giữa hai lớp dẫn điện (ribbon và các thanh busbar). Một tế bào quang điện sử dụng hai lớp silic khác nhau, loại N và loại P.

Ảnh 3: tế bào quang điện solar cells

2.1.5, Tấm nền pin phía sau (Back sheet)  có chức năng cách điện, bảo vệ cơ học và chống ẩm. Vật liệu được sử dụng có thể là polymer, nhựa PP, PVF, PET. Tấm nền có độ dày khác nhau tùy vào hãng sản xuất. Phần lớn tấm nền sẽ có màu trắng.

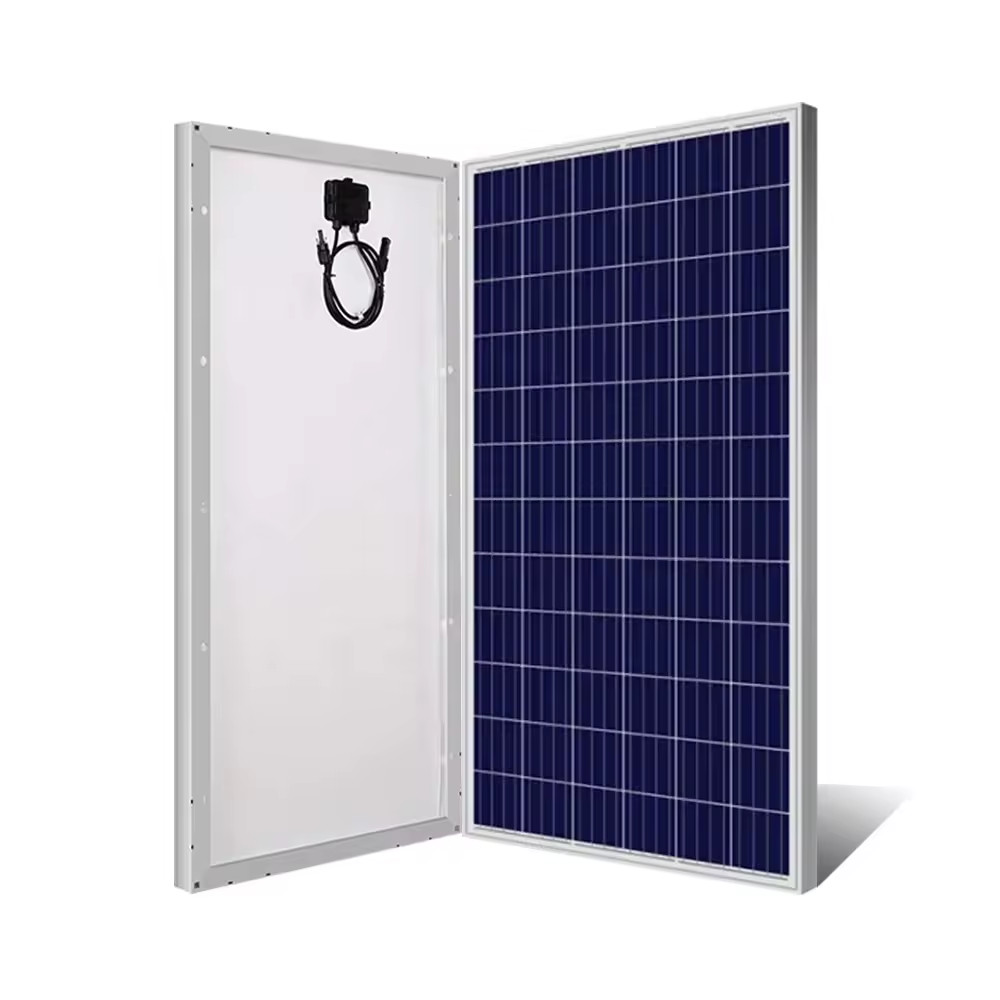

Ảnh 4: Hộp đấu dây điện DC & Jack kết nối MC4 phía sau tấm Pin NLMT

2.1.6, Hộp đấu dây (Junction box) nằm ở phía sau cùng, là nơi tập hợp và chuyển năng lượng điện được sinh ra từ tấm pin năng lượng mặt trời ra ngoài. Vì đây là điểm trung tâm nên được thiết kế bảo vệ khá chắc chắn.

2.1.7, Cáp điện DC loại cáp điện chuyên dụng cho điện năng lượng mặt trời, có khả năng cách điện một chiều DC cực tốt, kèm với đó là khả năng chống chịu tốt trước sự khắc nghiệt của thời tiết (tia cực tím, bụi, nước, ẩm..) và tác động cơ học khác.

2.1.8, Jack kết nối MC4  là đầu nối điện thường được dùng để kết nối các tấm pin mặt trời. “MC” trong MC4 là viết tắt của nhà sản xuất Multi-Contact. Loại jack kết nối này giúp bạn dễ dàng kết nối các tấm pin và dãy pin bằng cách gắn jack từ các tấm pin liền kề với nhau bằng tay.

2.2, Về Nguyên Lý Hoạt Động(làm việc) của Pin NLMT:

Để giải thích nguyên lý làm việc của pin NLMT thì lại phải giải thích nguyên lý của một đơn vị nhỏ hơn đó là solar cell (Pin mặt trời được cấu tạo từ nhiều solar cell). Như đã đề cập ở phần cấu tạo tấm pin năng lượng mặt trời, một tế bào quang điện sử dụng hai lớp silic khác nhau, loại N có các electron dư thừa và loại P có các khoảng trống cho các electron dư thừa, gọi là lỗ trống.

Tại nơi tiếp xúc giữa 2 loại silic (P/N Junction), electron có thể di chuyển qua tiếp diện P/N để lại điện tích dương ở một mặt và tạo ra điện tích âm ở mặt còn lại.

Khi một trong các hạt này va đập vào solar cell với đủ năng lượng, nó có thể đánh bật một electron khỏi liên kết để lại một lỗ trống.

Electron mang điện tích âm và lỗ trống mang điện tích dương nay có thể di chuyển tự do, nhưng bởi vì trường điện từ tại tiếp diện P/N nên chúng chỉ có thể đi theo một hướng. Electron bị hút về mặt N và lỗ trống bị hút về mặt P.

Các electron di động được thu thập ở các lá kim loại tại đỉnh solar cell (ribbon và các thanh busbar). Từ đây chúng đi vào mạch tiêu thụ thực hiện chức năng điện trước khi quay trở về lá nhôm ở mặt sau.

Electron là thứ duy nhất di chuyển trong solar cell và quay về nơi xuất phát. Chẳng có thứ gì hao mòn hay cạn kiệt nên solar cell có tuổi thọ lên tới hàng chục năm.

Điện được tạo ra từ tấm pin năng lượng mặt trời là điện một chiều (DC). Để có thể sử dụng cho các tải, thiết bị bình thường thì cần phải chuyển điện DC thành AC (điện xoay chiều). Và đó là chức năng của inverter.

Hiện tại, nhiều loại pin năng lượng mặt trời mới đang được nghiên cứu, phát triển. Trong số đó có những loại mà cấu tạo và nguyên lý hoạt động của nó rất khác so với những gì đã nêu phía trên. Chúng ta sẽ tiếp tục tìm hiểu tại phần phân loại, cách lựa chọn...ở phần tiếp theo.

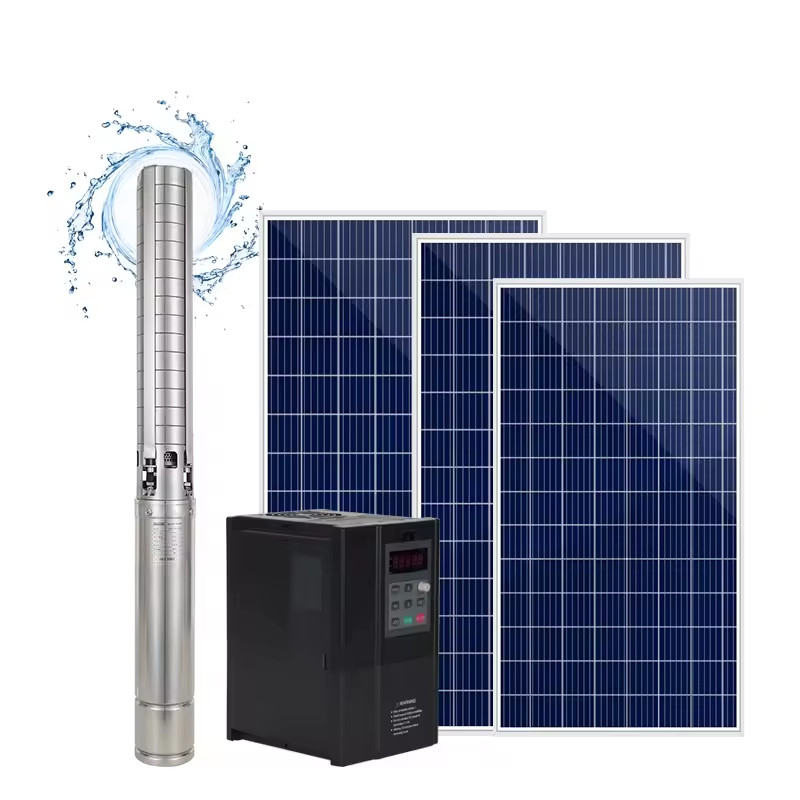

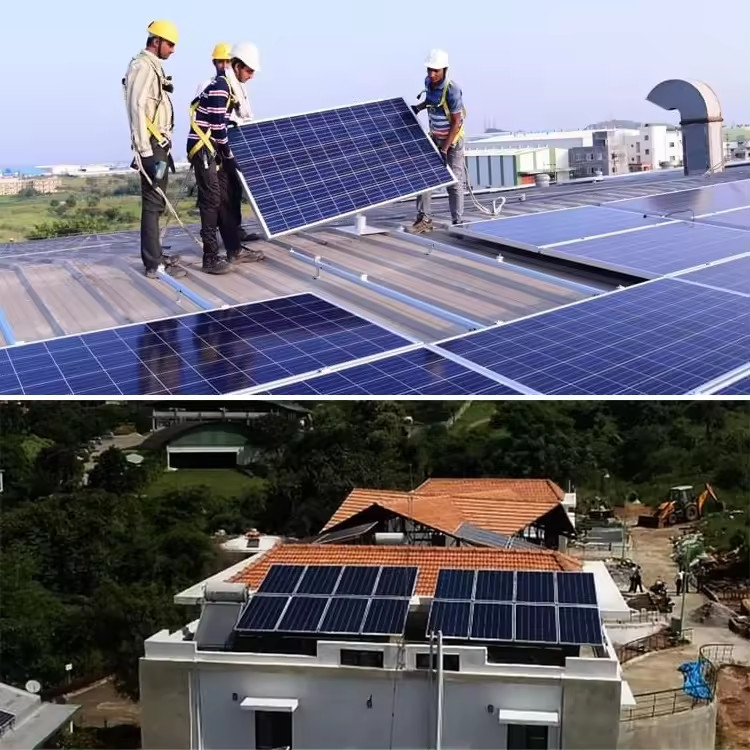

3. Ứng dụng phổ thông: Tấm Pin NLMT đang được ứng dụng rất nhiều nơi trong cuộc sống của chúng ta, giúp những đồ vật thường ngày trở nên hữu ích và thú vị. Ngày xưa, Các tấm Pin NLMT này thường được lắp đặt tại các trang trại điện mặt trời rộng lớn hoặc được lắp đặt ở trên các nhà dân, ngày nay với công nghệ ngày càng hiện đại, những tấm pin năng lượng đã được ứng dụng ở hầu như các đồ vật xung quanh chúng ta như: Bình nước nóng mặt trời, quạt điện mặt trời, máy bơm nước, hệ thống sấy khô - sưởi ấm, Trạm sạc dự phòng, Camera an ninh sử dụng NLMT, phương tiện giao thông NLMT, Vệ tinh...và đèn chiếu sáng.

3.3 Ứng dụng trong đèn chiếu sáng: Ngày nay nhu cầu sử dụng ngày càng tăng đối với Solar Lighting vì tính hữu dụng của chúng. Khi hiệu suất năng lượng tăng lên sẽ giúp chúng ta tiết kiệm năng lượng được nhiều hơn.

Và Tấm Pin NLMT được ứng dụng trong các loại đèn ở các khu vực như :

Chiếu sáng đường cao tốc và đường bộ,

Chiếu sáng công viên và khu vui chơi, sân thể thao ngoài trời,

Chiếu sáng công nghiệp và chiếu sáng thương mại,

Chiếu sáng với mục đích an ninh ngoài trời,

Chiếu sáng khu vực không có điện lưới kéo tới,

Chiếu sáng kv đường sân bay, bến cảng,..

Đèn trang trí sân vườn, tiểu cảnh...

4. Zalaa cung cấp các loại tấm Pin NLMT nào?

  Zalaa Lighting là công ty cung cấp các sản phẩm chiếu sáng thông minh nhằm mang lại những lợi ích như tiết kiệm điện, hoạt động ổn định, tiết kiệm chi phí cho Chủ đầu tư, Quý khách hàng và Người sử dụng! Nên việc lựa chọn các Tấm Pin NLMT để lắp ghép đều rất cẩn trọng.

Các tấm pin này, ZALAA không bán lẻ, mà chỉ bán theo dự án, theo bộ sản phẩm (đèn, cột, tấm pin, lưu điện, điều khiển...) như một ví dụ về báo giá dưới đây.
