Giải pháp Lora-Mesh chiếu sáng thông minh cho đèn đường ZALAA Smart Lighting Solutions

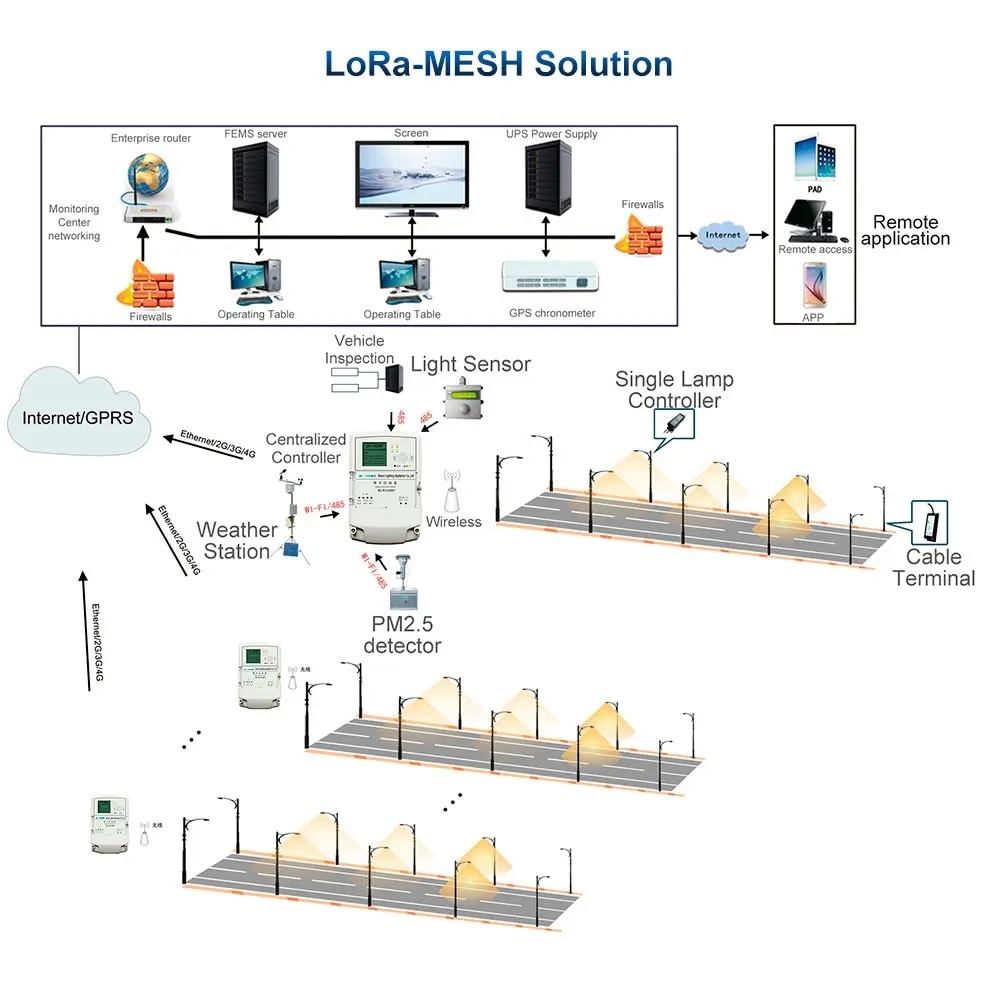

Giải pháp đèn đường thông minh Lora-Mesh bao gồm bộ điều khiển tập trung và bộ điều khiển đèn đơn.Và bộ điều khiển đèn được liên kết với bộ điều khiển Led của đèn đường.Sau đó liên lạc với bộ điều khiển tập trung RTU của Lora để thực hiện việc điều khiển tập trung đèn đường bằng hệ thống ZSLS SCCS.Giúp cải thiện việc tiết kiệm năng lượng, tăng cường an toàn và an ninh công cộng.
Thông số kỹ thuật
- Mã SP: ZSLS Lora-M
- Giải pháp: Giải Pháp Lora-Mesh
- Phần cứng đi kèm: Đế NEMA, Bộ điều khiển đèn đơn, bộ điều khiển tập trung
Giải pháp LoRa-MESH
Truyền thông không dây
Lưới, khoảng cách liên lạc điểm tới điểm ≤150 M, Tốc độ truyền dữ liệu, 256 KBPS;Lớp vật lý IEEE 802.15.4
Bộ điều khiển tập trung
Số lượng thiết bị đầu cuối có thể được điều khiển bởi bộ điều khiển tập trung là dưới 50
Băng tần 2.4G
Băng tần 2,4 G xác định 16 kênh, tần số chênh lệch trung tâm của mỗi kênh là 5 MHZ, 2,4 ghz ~ 2,485 ghz
Băng tần 915M
Có 10 kênh được xác định trong băng tần 915M, chênh lệch tần số trung tâm của mỗi kênh là 2,5 Mhz, 902 MHz ~ 928 MHz
| Tốc độ truyền thông |
256Kbps |
| Khoảng cách liên lạc |
1M đến 3KM (khu vực thành phố) |
| Chế độ đa điều khiển |
Chế độ nghỉ lễ, chế độ vĩ độ và kinh độ, chế độ điều khiển đa chiến lược |
| Cấu trúc tôpô |
LƯỚI tự nhóm (tần số 2,4GHz/915MHZ/868 MHz/470 MHz) |
| Thành phần hệ thống |
SCCS (Hệ thống điều khiển thành phố siêu thị) + bộ tập trung + cổng + Bộ điều khiển đèn |
| Chế độ đa điều khiển |
Điều khiển nhiều vòng, điều khiển nhóm nhiều thiết bị đầu cuối, hỗ trợ phát sóng, điều khiển multicast unicast |
| Tùy chọn đa chức năng |
Giao diện NEMA, định vị GPS, phát hiện độ nghiêng, chức năng điều khiển ánh sáng. Nhiệm vụ tự chạy của thiết bị đầu cuối |

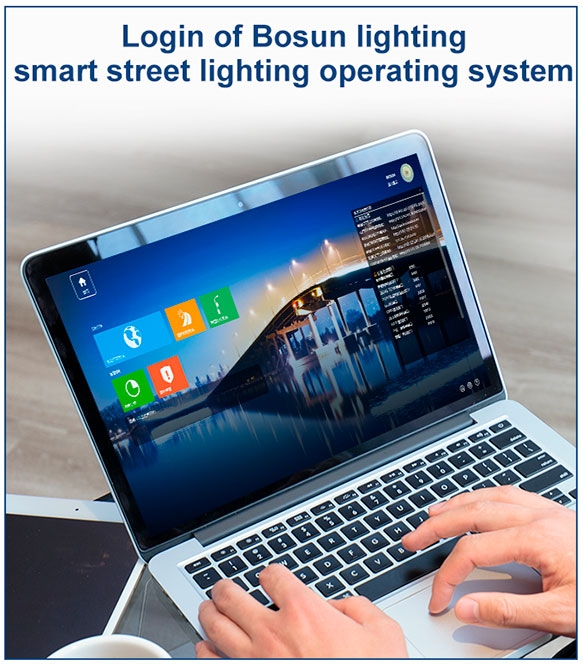

| Hệ thống quản lý |

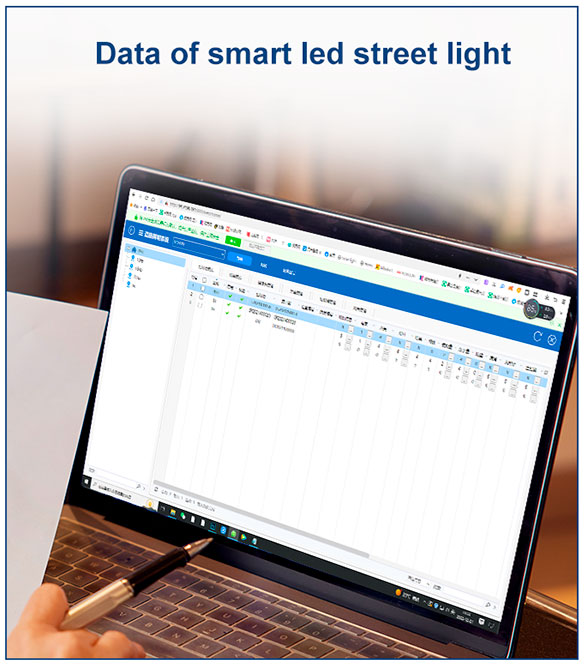

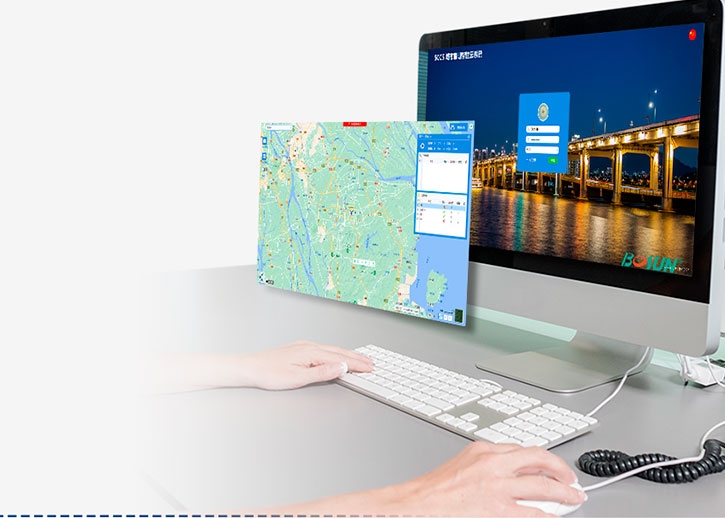

Bản đồ GlS, chuyển đổi đa ngôn ngữ, hiển thị điều khiển thời gian thực, báo lỗi báo cáo tiêu thụ năng lượng, quản lý quyền người dùng |
Ø Triển khai phân tán, không gian RTU có thể mở rộng
➡ Luôn quan sát được toàn bộ hệ thống chiếu sáng đường phố
Ø Dễ dàng tích hợp với hệ thống của bên thứ ba
Ø Hỗ trợ nhiều giao thức truyền thông
➡ Lối vào quản lý thuận tiện
Ø Hệ thống dựa trên đám mây
➡ Thiết kế sang trọng
Bộ sản phẩm bao gồm các thiết bị cốt lõi như sau

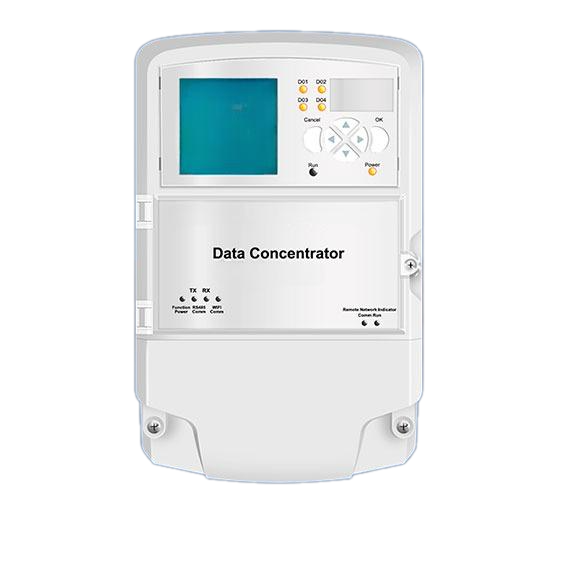

1. Bộ điều khiển tập trung
Bộ tập trung, cầu nối liên lạc giữa máy chủ (2G/4G/Ethernet) và bộ điều khiển đèn đơn (bởi LoRa MESH). Màn hình LCD tích hợp và đồng hồ thông minh, hỗ trợ 4 công tắc kỹ thuật số, cập nhật bằng OTA, 100-500VAC, 2W, IP54.
BS-SL82000CLR
- Màn hình LCD.
- Cấp công nghiệp 32-bit hiệu suất cao dựa trên CPU ARM9 làm bộ điều khiển vi mô.
- Sử dụng nền tảng có độ tin cậy cao cho ứng dụng như hệ điều hành nhúng Linux.
- Đi kèm với giao diện Ethernet 10/100 m, giao diện RS485, giao diện USB, v.v.
- Hỗ trợ chế độ liên lạc GPRS (2G), phương thức liên lạc từ xa Ethernet và có thể mở rộng sang giao tiếp mạng đầy đủ 4G.
- Nâng cấp cục bộ/từ xa: cổng nối tiếp/đĩa USB, internet/GPRS.
- Tích hợp công tơ điện thông minh giúp thực hiện đọc công tơ điện từ xa, đồng thời hỗ trợ đọc công tơ điện từ xa cho công tơ bên ngoài.
- Tích hợp mô-đun truyền thông RS485 hiệu suất cao, để đạt được khả năng điều khiển ánh sáng đường hầm thông minh.
- 4 DO, 6 DI (4 Công tắc IN+2AC IN).
- Vỏ kín hoàn toàn, khả năng chống nhiễu mạnh, chịu được điện áp cao, sét và nhiễu tín hiệu tần số cao
2. Bộ điều khiển không dây
Bộ điều khiển đèn được liên kết với trình điều khiển LED, giao tiếp với LCU bởi Lora.BẬT/TẮT từ xa, điều chỉnh độ sáng (0-10V/PWM), chống sét, phát hiện lỗi đèn, 96-264VAC, 2W, IP65
Zlk-816M

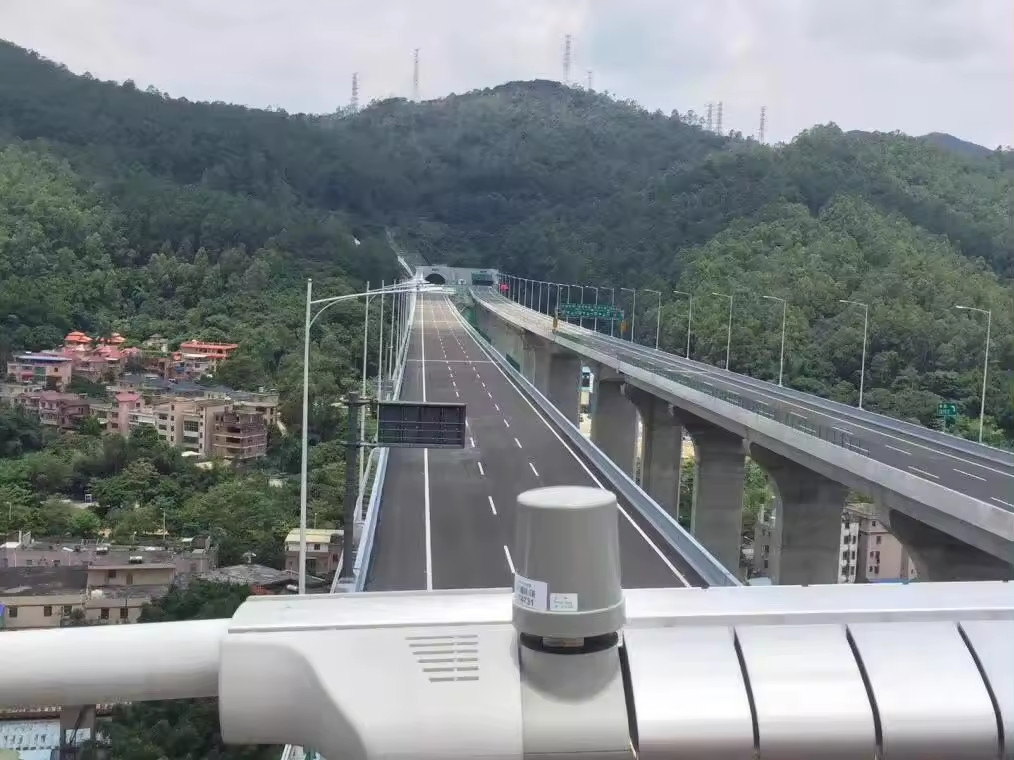

-Giao thức truyền thông tùy chỉnh dựa trên LoRa.- Giao diện 7-PIN tiêu chuẩn NEMA, cắm và chạy.
- Bật/tắt từ xa, tích hợp rơle 16A.
- Điều khiển tự động tế bào quang điện.
- Hỗ trợ giao diện điều chỉnh độ sáng:PWM và 0-10V.
- Đọc từ xa các thông số điện: dòng điện, điện áp, công suất, hệ số công suất và năng lượng tiêu thụ.
- Hỗ trợ ghi lại tổng năng lượng tiêu thụ và reset.
- Cảm biến tùy chọn: GPS, phát hiện độ nghiêng.
- Phát hiện lỗi đèn: Đèn LED.
- Tự động thông báo lỗi lên server.
- Chống sét.
-IP65
3. Bộ điều khiển đèn đơn
Bộ điều khiển đèn được liên kết với trình điều khiển LED, giao tiếp với RTU bằng PLC.BẬT/TẮT từ xa, điều chỉnh độ sáng (0-10V/PWM), thu thập dữ liệu, 96-264VAC, 2W, IP67.
Zlk-ZB812Z/M
- Độ bền tối đa, mang đến sự yên tâm và chi phí bảo trì thấp hơn - Tuổi thọ cao và tỷ lệ sống sót cao
- Tiết kiệm năng lượng nhờ hiệu suất cao
- Bộ tính năng có thể cấu hình cân bằng bao gồm các ứng dụng phổ biến nhất
- Quản lý nhiệt vượt trội - Hiệu suất chống nước ổn định trong suốt vòng đời
- Dễ dàng thiết kế, cấu hình và cài đặt cho các ứng dụng Loại I
- SimpleSet®, giao diện cấu hình không dây
- Bảo vệ đột biến cao - Tuổi thọ cao và bảo vệ mạnh mẽ chống lại độ ẩm, độ rung và nhiệt độ
- Cửa sổ điều hành có thể cấu hình (AOC)
- Có sẵn giao diện điều khiển bên ngoài (1-10V)
- Giao diện cấu hình kỹ thuật số (DCI) thông qua giao diện MultiOne
- Điều chỉnh độ sáng dựa trên thời gian tự động hoặc cố định (FTBD) thông qua DynaDimmer 5 bước tích hợp
- Đầu ra ánh sáng không đổi có thể lập trình (CLO)
- Tích hợp bảo vệ nhiệt độ trình điều khiển

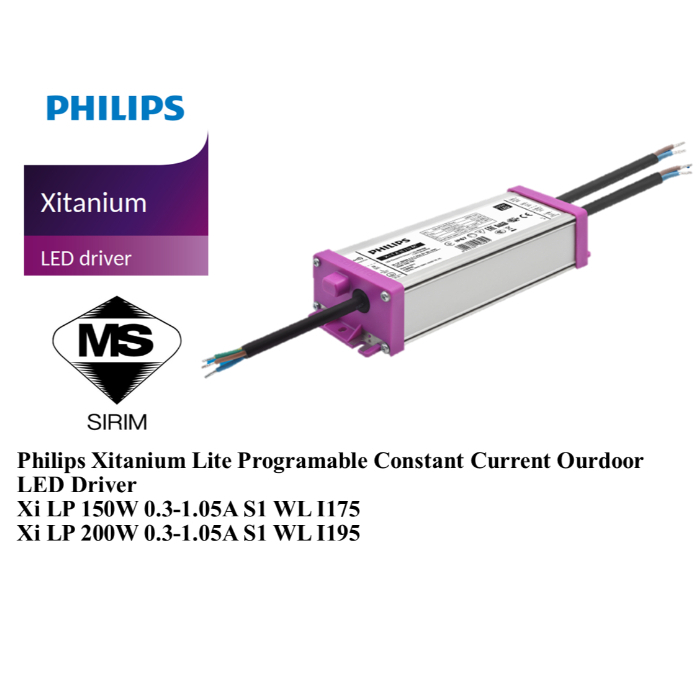

4. Bộ điều chỉnh độ sáng 1-10v 100W/150W/200W
Zlk-Xi LP 100W/150W/200W
- Độ bền tối đa, mang lại sự yên tâm và chi phí bảo trì thấp hơn
- Tuổi thọ cao và tỷ lệ sống cao
- Tiết kiệm năng lượng nhờ hiệu suất cao
- Bộ tính năng có thể cấu hình cân bằng bao gồm các ứng dụng phổ biến nhất
- Quản lý nhiệt vượt trội
- Hiệu suất chống thấm ổn định trong suốt vòng đời
- Dễ dàng thiết kế, cấu hình và cài đặt cho các ứng dụng Loại I
- SimpleSet®, giao diện cấu hình không dây
- Bảo vệ đột biến cao
- Tuổi thọ cao và bảo vệ mạnh mẽ chống lại độ ẩm, độ rung và nhiệt độ
- Cửa sổ điều hành có thể cấu hình (AOC)
- Có sẵn giao diện điều khiển bên ngoài (1-10V)
- Giao diện cấu hình kỹ thuật số (DCI) thông qua giao diện MultiOne
- Điều chỉnh độ sáng dựa trên thời gian tự động hoặc cố định (FTBD) thông qua DynaDimmer 5 bước tích hợp
- Đầu ra ánh sáng không đổi có thể lập trình (CLO)
- Tích hợp bảo vệ nhiệt độ trình điều khiển

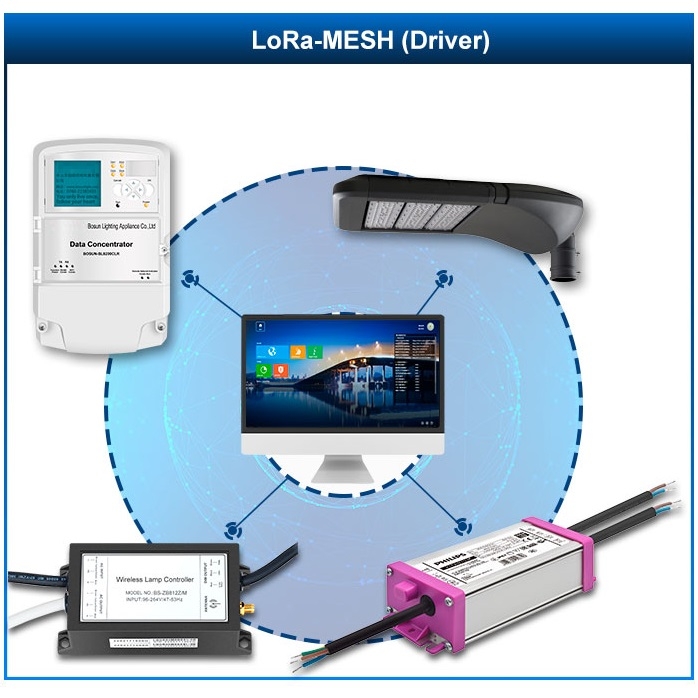

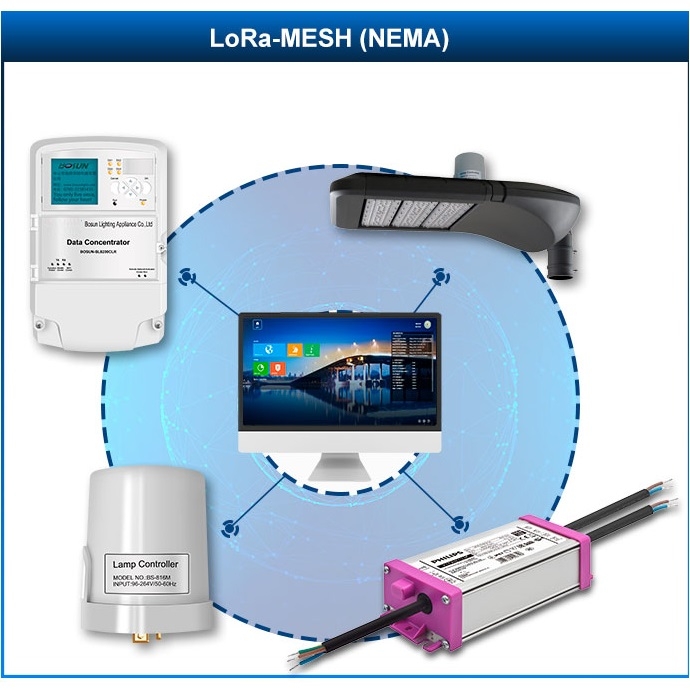

Thiết bị cho giải pháp LoRa-MESH

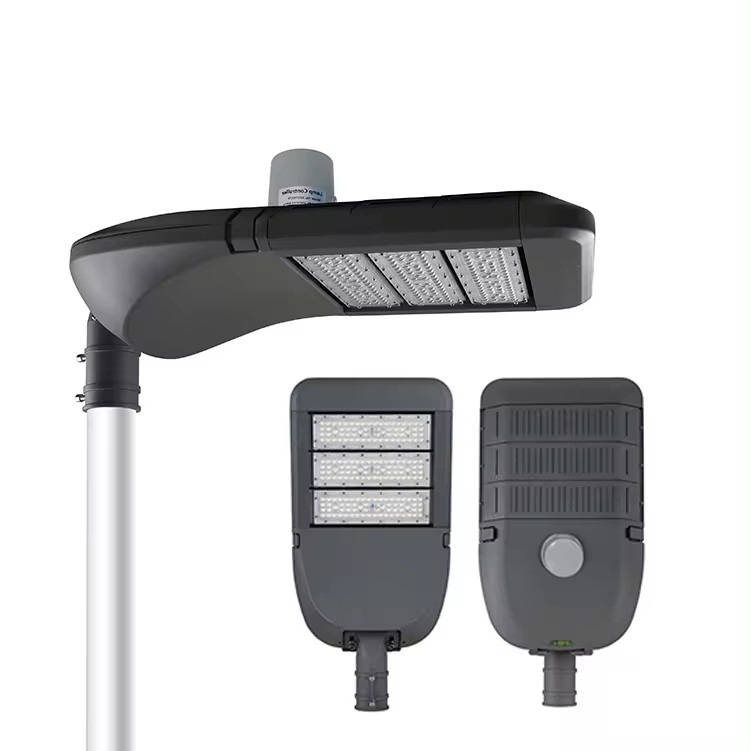

Biến đổi đèn đường cũ
Với sự phát triển của xã hội, việc biến đổi đèn đường cũ đã trở thành một trong những phương án xây dựng đô thị.
|
Giải pháp ở hầu hết các nước là giữ lại cột đèn đường và chuyển đổi các thiết bị chiếu sáng;hoặc thay thế bằng đèn LED làm bằng vật liệu thân thiện với môi trường. Hoặc sử dụng đèn, đèn lồng thân thiện với năng lượng mặt trời.Nhưng đèn dù có sửa đổi thế nào cũng sẽ tiết kiệm điện năng hơn rất nhiều so với các loại đèn halogen trước đây. |
 |
Là nhà cung cấp quan trọng của thành phố thông minh, cột đèn thông minh có thể mang theo một số thiết bị thông minh khác, như camera quan sát, trạm thời tiết, trạm gốc mini, AP không dây, loa công cộng, màn hình, hệ thống gọi khẩn cấp, trạm sạc, thùng rác thông minh, thông minh nắp cống... Rất dễ phát triển thành thành phố thông minh. |
 |
Với hệ điều hành ổn định BOSUN SSLS (Hệ thống chiếu sáng thông minh năng lượng mặt trời) & SCCS (Hệ thống điều khiển thành phố thông minh), các thiết bị này có thể hoạt động hiệu quả và ổn định.Dự án cải tạo đèn đường có thể được hoàn thành thành công. |
Dự án
Chiếu sáng thông minh với giải pháp LoRa-MESH ở Philippines
Giải pháp chiếu sáng thông minh bao gồm giải pháp 4G IoT, giải pháp LoRa-Wan, giải pháp LoRa-MESH, giải pháp NB-IoT, giải pháp PLC, giải pháp RS485 và giải pháp ZigBee.Là một doanh nghiệp công nghệ cao quốc gia trong ngành chiếu sáng, Bosun Lighting tập trung vào đổi mới và chúng tôi đã phát triển tất cả các giải pháp này để đáp ứng nhu cầu của khách hàng.Vào ngày 5 tháng 5 năm 2020, một dự án chiếu sáng thông minh giải pháp LoraMesh của chính phủ đã được thực hiện ở Philippines và chúng tôi đã nhận được phản hồi rất tốt từ khách hàng của mình.Họ vui mừng chia sẻ cho chúng tôi những hình ảnh khi nhận được sản phẩm.
Sau khi họ chuẩn bị xong tất cả các sản phẩm, chúng tôi đã chuẩn bị các video và hướng dẫn cho khách hàng của mình.Và chúng tôi đã tổ chức cuộc họp cùng nhau để hướng dẫn khách hàng cách lắp đặt tất cả đèn vào hệ thống điều khiển của chúng tôi.
Sau khi lắp đặt tất cả các đèn, chúng tôi đã nhận được những bức ảnh phản hồi đẹp về hiệu suất chiếu sáng từ khách hàng.Họ rất hài lòng với hiệu suất của đèn và họ nói với chúng tôi rằng hệ thống điều khiển của chúng tôi ổn định.Và bây giờ chúng tôi có nhiều dự án đang được thực hiện với khách hàng Philippines này.
Liên hệ với chúng tôi để tìm hiểu thêm >>
- Chiếu sáng thông minh - Smart Lighting
- Chiếu sáng thông minh đô thị
- Chiếu sáng thông minh cho đường phố
- Chiếu sáng thông minh cho sân golf
- Chiếu sáng sân golf thông minh
- Chiếu sáng đô thị thông minh điều khiển từ xa
- Chiếu sáng cảnh quan đô thị thông minh
Việc lắp đặt hệ thống này lại không quá phức tạp, nhưng cần đúng kỹ thuật vì thế khi mua sản phẩm bạn cần liên hệ để được tư vấn trước cho phù hợp với dòng đèn của bạn. Hãy liên hệ với ZALAA để được tư vấn và báo giá phù hợp với từng dự án, công trình ngay hôm nay!
