Giải pháp Zigbee chiếu sáng thông minh cho đèn đường ZALAA Smart Lighting Solutions
Giải pháp Zigbee là một trong những giải pháp truyền thông cho đèn đường thông minh.Hệ thống điều khiển đèn đường thông minh Zalaa hoạt động với Chế độ đa điều khiển như chế độ nghỉ lễ, chế độ kinh độ và vĩ độ, chế độ điều khiển đa chiến lược, v.v. Giải pháp bao gồm hệ thống điều khiển bằng sáng chế ZSLS SCCS, bộ tập trung, cổng và bộ điều khiển đèn.Kiểm tra bên dưới để biết thêm chi tiết về giải pháp Zigbee đèn đường thông minh Zalaa. 1M đến 3KM (Khu vực thành phố)
![](http://www.smartbrighten.com/uploads/ZigBee_02.jpg)
Thông số kỹ thuật
- Mã SP: ZSLS Zigbee
- Giải pháp: Giải Pháp Zigbee
- Tốc độ truyền thông:256Kbps
- Khoảng cách liên lạc:1M đến 3KM (Khu vực thành phố)
![](http://www.smartbrighten.com/uploads/Solar4G-2011.jpg)

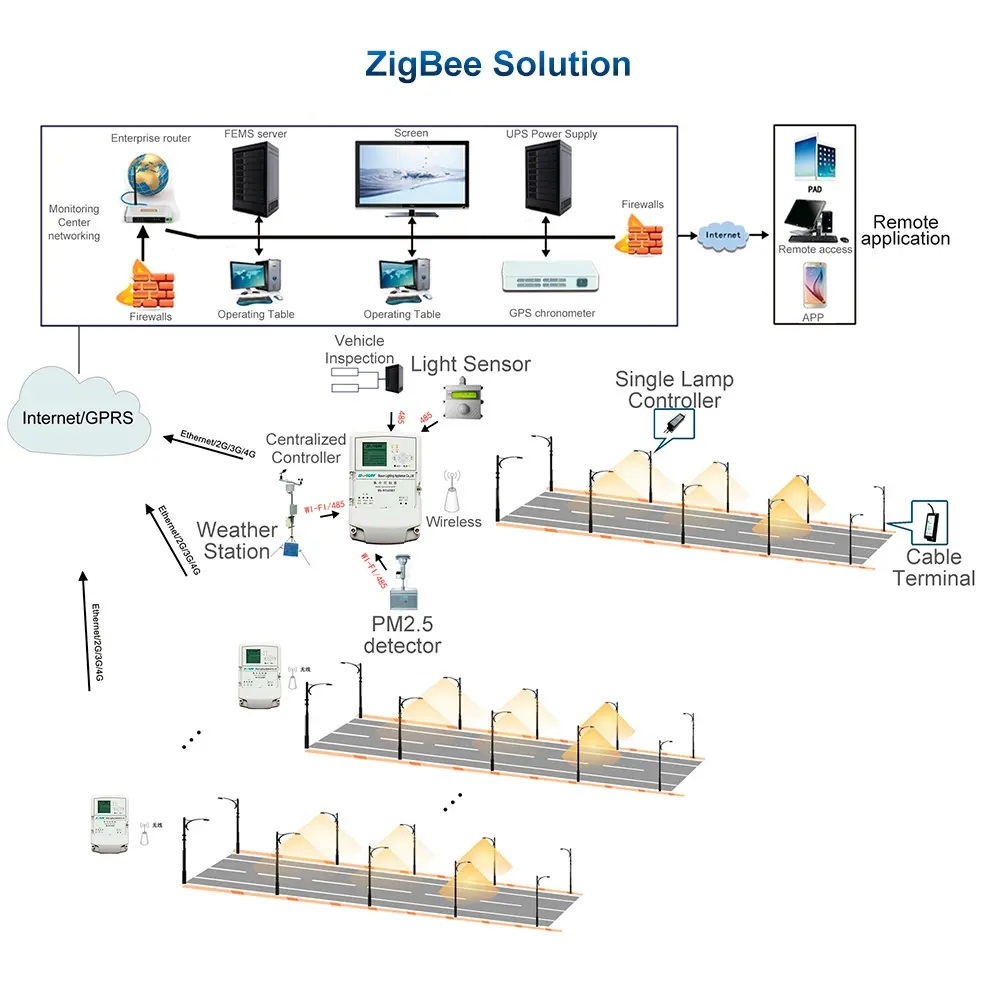

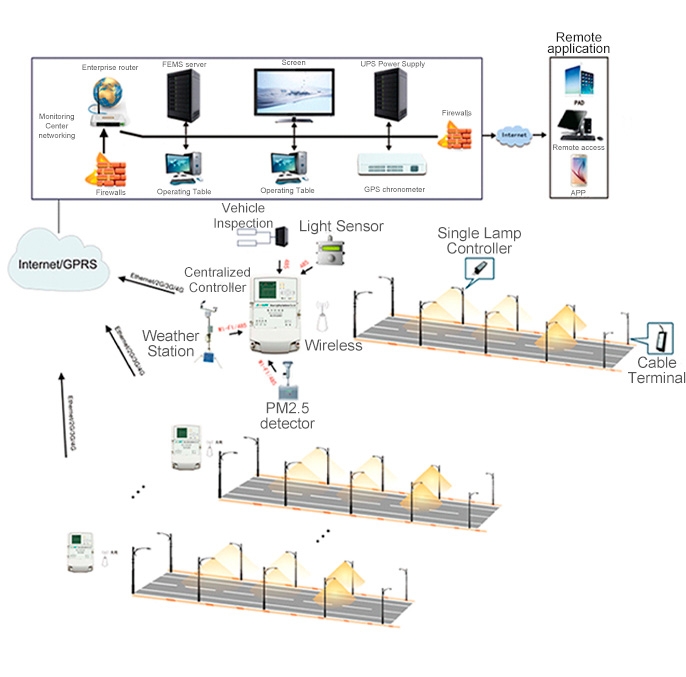

Giải pháp Zigbee
![](http://www.smartbrighten.com/uploads/ZigBee_08.jpg)
Truyền thông tần số vô tuyến
Giao tiếp RF (Tần số vô tuyến bao gồm Zigbee), khoảng cách truyền điểm-điểm lên tới 150m, tổng khoảng cách sau khi chuyển tiếp tự động bằng bộ điều khiển đèn lên tới 4km.
Bộ tập trung
Có thể quản lý tối đa 200 bộ điều khiển đèn bằng bộ tập trung hoặc cổng.
Bộ điều khiển đèn
Bộ điều khiển đèn có thể điều khiển các thiết bị chiếu sáng như đèn natri, đèn LED và đèn halogen kim loại gốm có công suất lên tới 400W.
Chế độ làm mờ
Nó hỗ trợ ba chế độ làm mờ:PWM, O-10V và DALI
Điều khiển từ xa
Điều khiển từ xa theo thời gian thực và chiếu sáng theo lịch trình theo nhóm hoặc từng bóng đèn Điều khiển từ xa trên mạch điện (khi bộ tập trung được lắp trong tủ, không có sẵn cho cổng).
Báo thức
Báo động về nguồn điện của tủ và thông số đèn
Tùy chọn
Tùy chọn độ nghiêng cực, GPS, RTC
Tốc độ truyền thông |
256Kbps |
Khoảng cách liên lạc |
1M đến 3KM (khu vực thành phố) |
Chế độ đa điều khiển |
Chế độ nghỉ lễ, chế độ vĩ độ và kinh độ, chế độ điều khiển đa chiến lược |
Cấu trúc tôpô |
LƯỚI tự nhóm (tần số 2,4GHz/915MHZ/868 MHz/470 MHz) |
Thành phần hệ thống |
SCCS (Hệ thống điều khiển thành phố siêu thị) + bộ tập trung + cổng + Bộ điều khiển đèn |
Chế độ đa điều khiển |
Điều khiển nhiều vòng, điều khiển nhóm nhiều thiết bị đầu cuối, hỗ trợ phát sóng, điều khiển multicast unicast |
Tùy chọn đa chức năng |
Giao diện NEMA, định vị GPS, phát hiện độ nghiêng, chức năng điều khiển ánh sáng. Nhiệm vụ tự chạy của thiết bị đầu cuối |
Hệ thống quản lý |

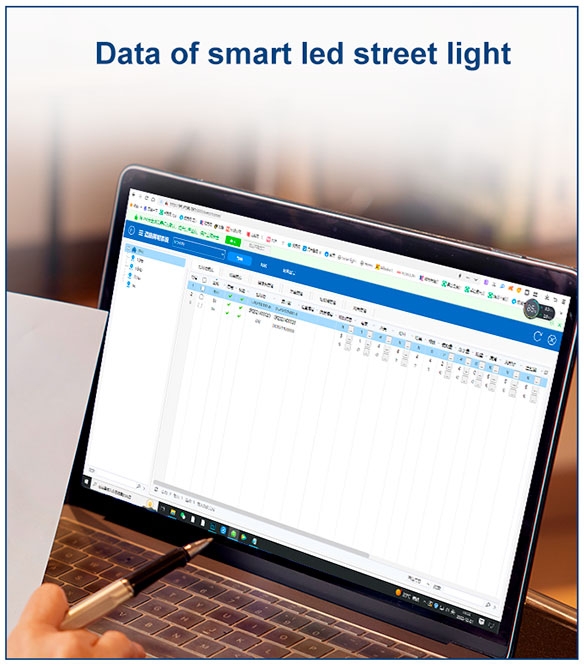

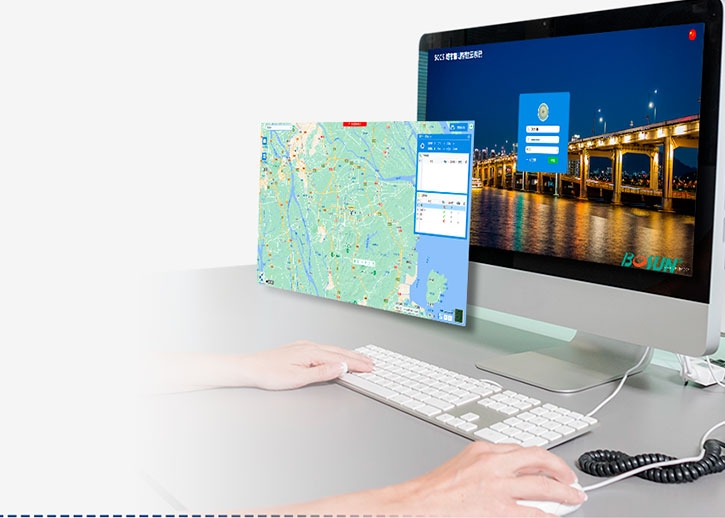

Bản đồ GlS, chuyển đổi đa ngôn ngữ, hiển thị điều khiển thời gian thực, báo lỗi báo cáo tiêu thụ năng lượng, quản lý quyền người dùng |
![](http://www.smartbrighten.com/uploads/LoRa-MESH_14.jpg)
Ø Triển khai phân tán, không gian RTU có thể mở rộng
➡ Luôn quan sát được toàn bộ hệ thống chiếu sáng đường phố
Ø Dễ dàng tích hợp với hệ thống của bên thứ ba
Ø Hỗ trợ nhiều giao thức truyền thông

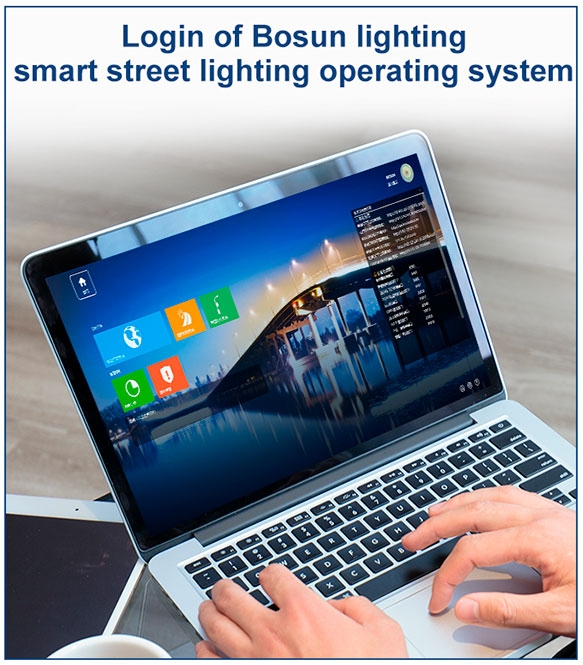

➡ Lối vào quản lý thuận tiện

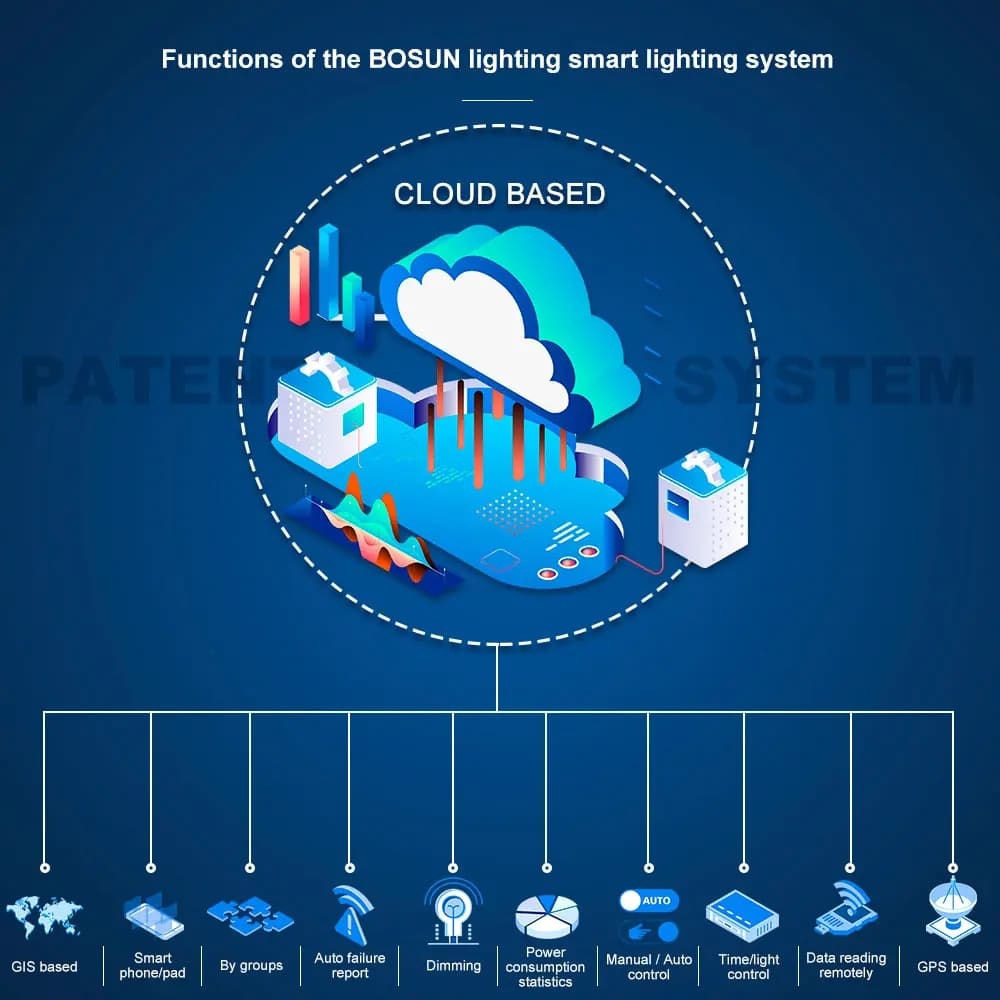

Ø Hệ thống dựa trên đám mây
➡ Thiết kế sang trọng
![](//bizweb.dktcdn.net/thumb/large/100/352/498/products/plc-19.jpg?v=1716978324320)
![](//bizweb.dktcdn.net/thumb/large/100/352/498/products/plc-21.jpg?v=1716978330757)

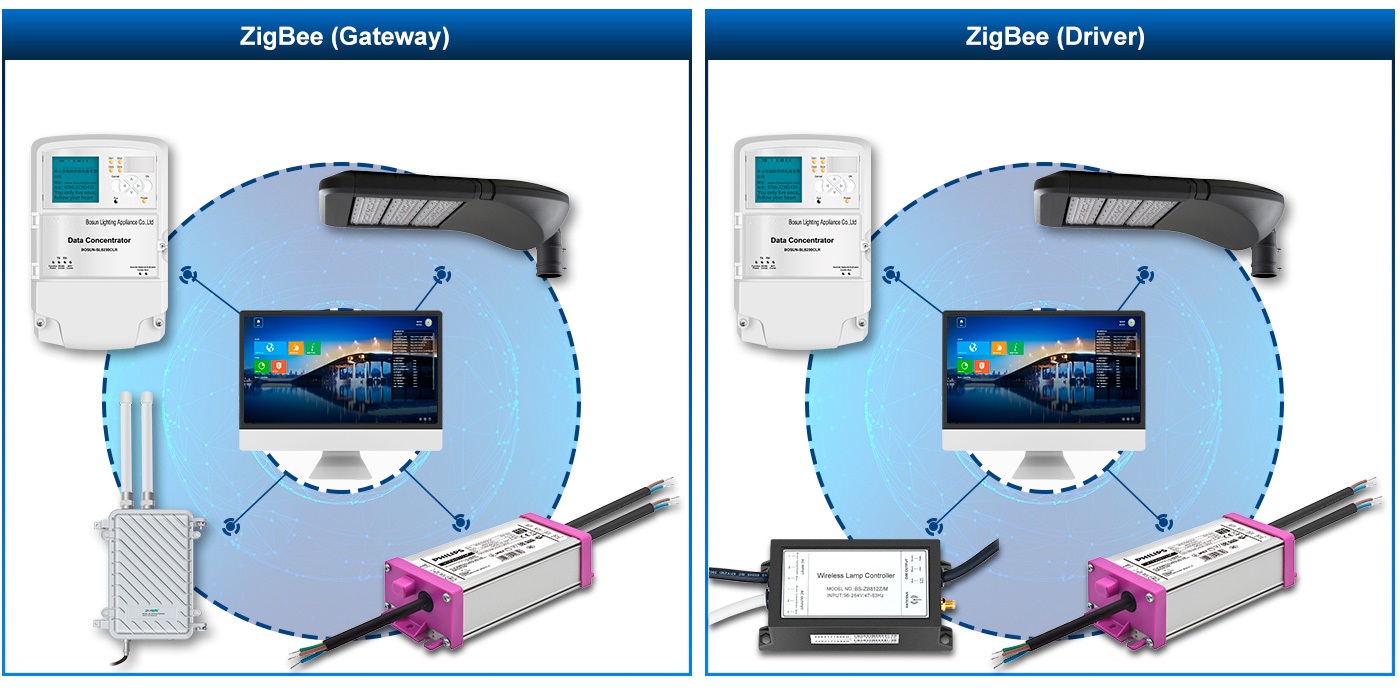

Bộ sản phẩm bao gồm các thiết bị cốt lõi như sau

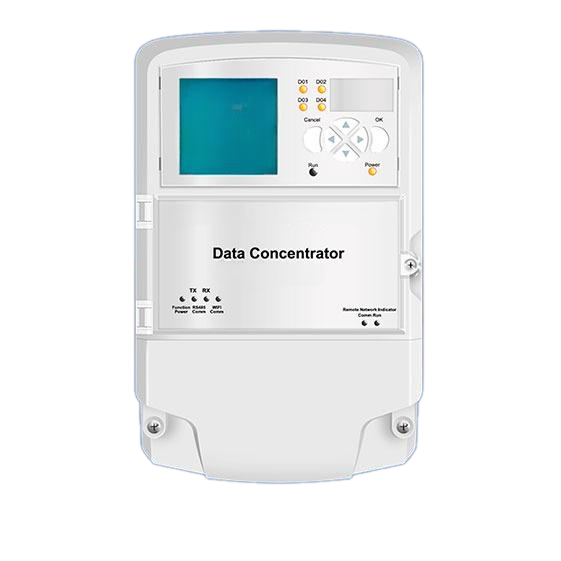

1. Bộ điều khiển tập trung
Bộ tập trung, cầu nối liên lạc giữa máy chủ (2G/4G/Ethernet) và bộ điều khiển đèn đơn (của Zigbee). Màn hình LCD tích hợp và đồng hồ thông minh,. Hỗ trợ 4 công tắc kỹ thuật số, cập nhật bằng OTA, 100-500VAC 2W, IP54.
![](//bizweb.dktcdn.net/100/352/498/products/giai-phap-plc-chieu-sang-thong-minh-cho-den-duong-zalaa-smart-lighting-solutions-4.png?v=1716979021850)
Zlk-SL8200CZ
-Màn hình LCD
- Bộ điều khiển vi mô 32 bit cấp công nghiệp hiệu suất cao CPU ARM9
- Dựa trên hệ thống Linux, một hệ thống nhúng có độ tin cậy cao nền tảng.
- Với giao diện 10/100M Ethernet, RS485, USB, v.v.
- Nó hỗ trợ các phương thức liên lạc từ xa GPRS & Ethernet
- Nâng cấp cục bộ/từ xa: Đĩa USB/Ethernet, GPRS
- Có thể đọc năng lượng điện từ xa bằng đồng hồ thông minh tích hợp hoặc máy đo bên ngoài
- Tích hợp 4 DO, 8 DI(6DC IN+2AC IN)
- Vỏ kín hoàn toàn, chống nhiễu tần số cao mạnh mẽ khả năng tín hiệu và với sét điện áp cao.

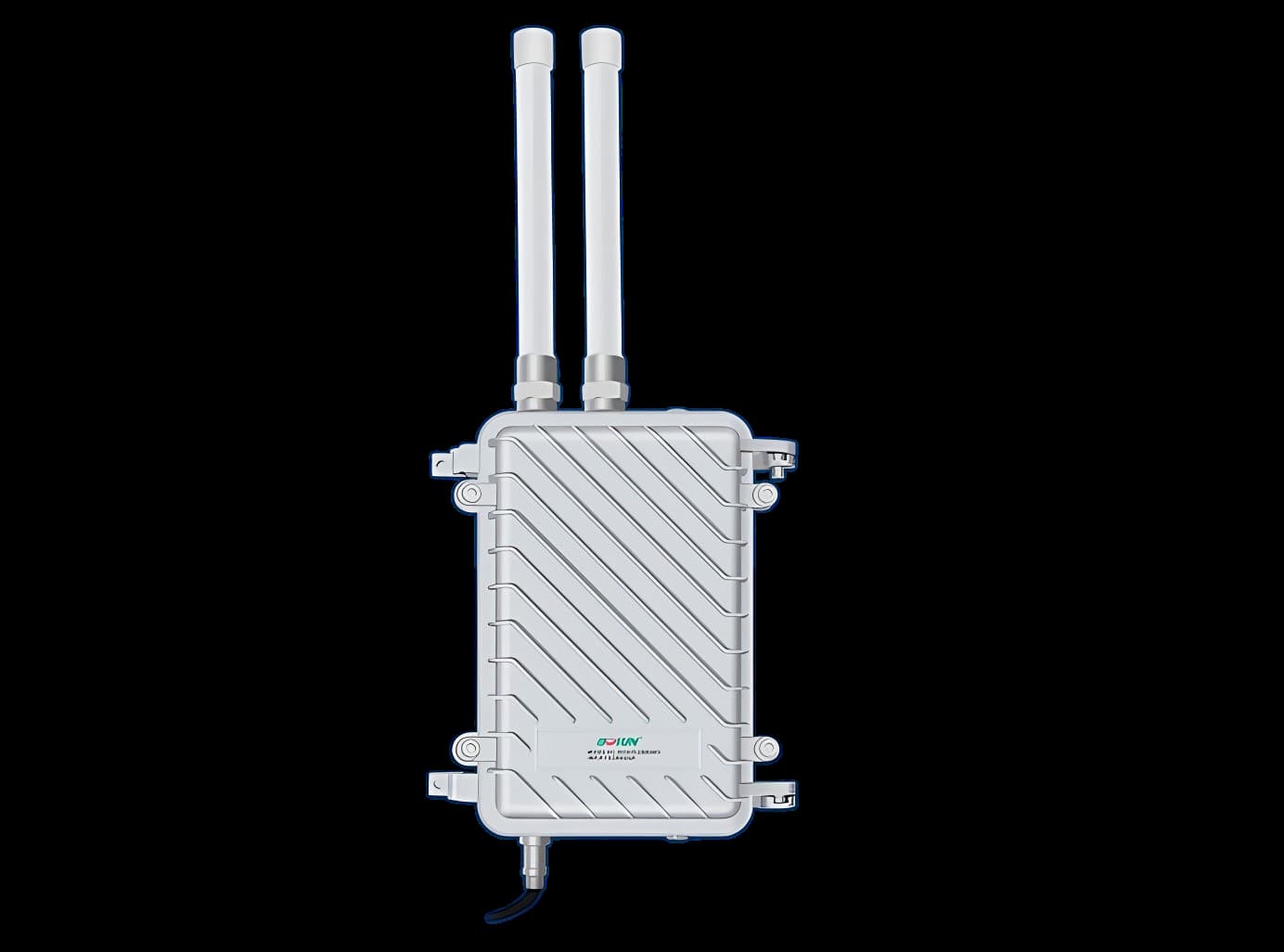

2. Cổng lõi Zlk-ZB8500G
Cổng không dây, hỗ trợ chế độ liên lạc GPRS/4G/Ethernet, hỗ trợ truyền Zigbee (2.4G hoặc 915M).
![](//bizweb.dktcdn.net/thumb/large/100/352/498/products/giai-phap-zigbee-chieu-sang-thong-minh-cho-den-duong-zalaa-smart-lighting-solutions-2.jpg?v=1717044817333)
Zlk-ZB8500G
- Đầu vào xoay chiều 96-264V
- Chỉ báo mạng.
- Hỗ trợ chế độ liên lạc GPRS/4G và Ethernet.
- Hỗ trợ truyền dẫn Zigbee (2.4G hoặc 915M), MESH routt
- Nâng cấp firmware: trực tuyến hoặc cáp.
- RTC tích hợp, hỗ trợ tác vụ theo lịch trình cục bộ
- Cấu hình tùy chọn: GPS
- Vỏ nhôm chống nước tất cả trong một

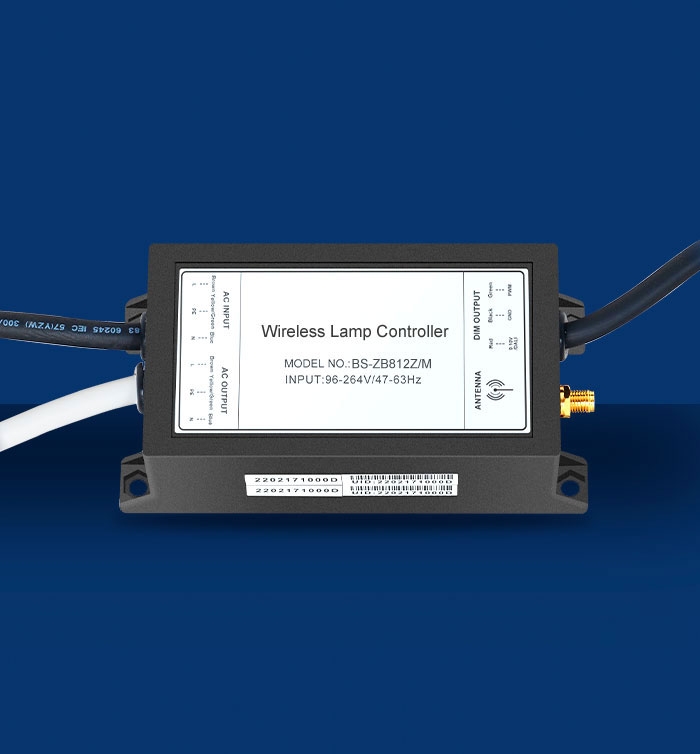

3. Bộ điều khiển đèn đơn
Bộ điều khiển đèn được liên kết với trình điều khiển LED, giao tiếp với RTU bằng PLC.BẬT/TẮT từ xa, điều chỉnh độ sáng (0-10V/PWM), thu thập dữ liệu, 96-264VAC, 2W, IP67.
![](//bizweb.dktcdn.net/100/352/498/products/lora-mesh-gebosun-11-21.jpg?v=1717042810610)
Zlk-ZB812Z/M
- Độ bền tối đa, mang đến sự yên tâm và chi phí bảo trì thấp hơn - Tuổi thọ cao và tỷ lệ sống sót cao
- Tiết kiệm năng lượng nhờ hiệu suất cao
- Bộ tính năng có thể cấu hình cân bằng bao gồm các ứng dụng phổ biến nhất
- Quản lý nhiệt vượt trội - Hiệu suất chống nước ổn định trong suốt vòng đời
- Dễ dàng thiết kế, cấu hình và cài đặt cho các ứng dụng Loại I
- SimpleSet®, giao diện cấu hình không dây
- Bảo vệ đột biến cao - Tuổi thọ cao và bảo vệ mạnh mẽ chống lại độ ẩm, độ rung và nhiệt độ
- Cửa sổ điều hành có thể cấu hình (AOC)
- Có sẵn giao diện điều khiển bên ngoài (1-10V)
- Giao diện cấu hình kỹ thuật số (DCI) thông qua giao diện MultiOne
- Điều chỉnh độ sáng dựa trên thời gian tự động hoặc cố định (FTBD) thông qua DynaDimmer 5 bước tích hợp
- Đầu ra ánh sáng không đổi có thể lập trình (CLO)
- Tích hợp bảo vệ nhiệt độ trình điều khiển

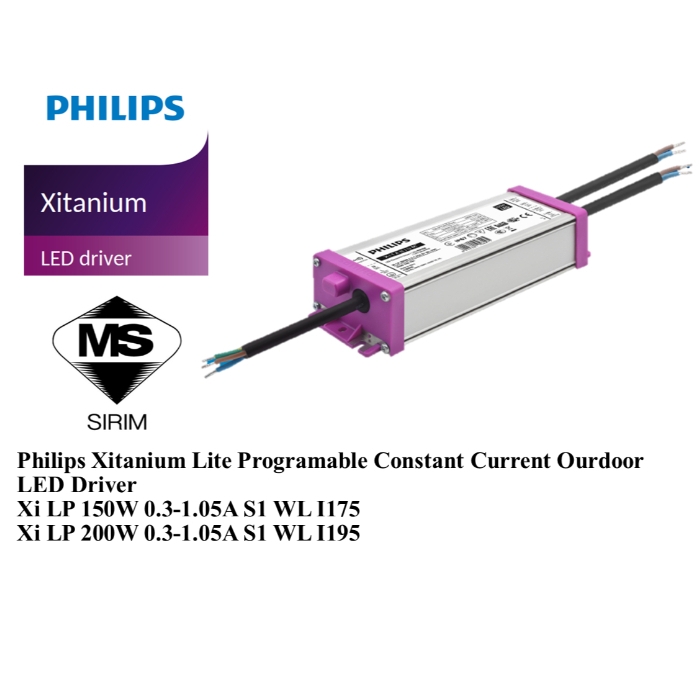

4. Bộ điều chỉnh độ sáng 1-10v 100W/150W/200W
![](//bizweb.dktcdn.net/thumb/large/100/352/498/products/my-11134207-7r98y-ls8iful29dlw35.jpg?v=1716980199670)
Zlk-Xi LP 100W/150W/200W
- Độ bền tối đa, mang lại sự yên tâm và chi phí bảo trì thấp hơn
- Tuổi thọ cao và tỷ lệ sống cao
- Tiết kiệm năng lượng nhờ hiệu suất cao
- Bộ tính năng có thể cấu hình cân bằng bao gồm các ứng dụng phổ biến nhất
- Quản lý nhiệt vượt trội
- Hiệu suất chống thấm ổn định trong suốt vòng đời
- Dễ dàng thiết kế, cấu hình và cài đặt cho các ứng dụng Loại I
- SimpleSet®, giao diện cấu hình không dây
- Bảo vệ đột biến cao
- Tuổi thọ cao và bảo vệ mạnh mẽ chống lại độ ẩm, độ rung và nhiệt độ
- Cửa sổ điều hành có thể cấu hình (AOC)
- Có sẵn giao diện điều khiển bên ngoài (1-10V)
- Giao diện cấu hình kỹ thuật số (DCI) thông qua giao diện MultiOne
- Điều chỉnh độ sáng dựa trên thời gian tự động hoặc cố định (FTBD) thông qua DynaDimmer 5 bước tích hợp
- Đầu ra ánh sáng không đổi có thể lập trình (CLO)
- Tích hợp bảo vệ nhiệt độ trình điều khiển

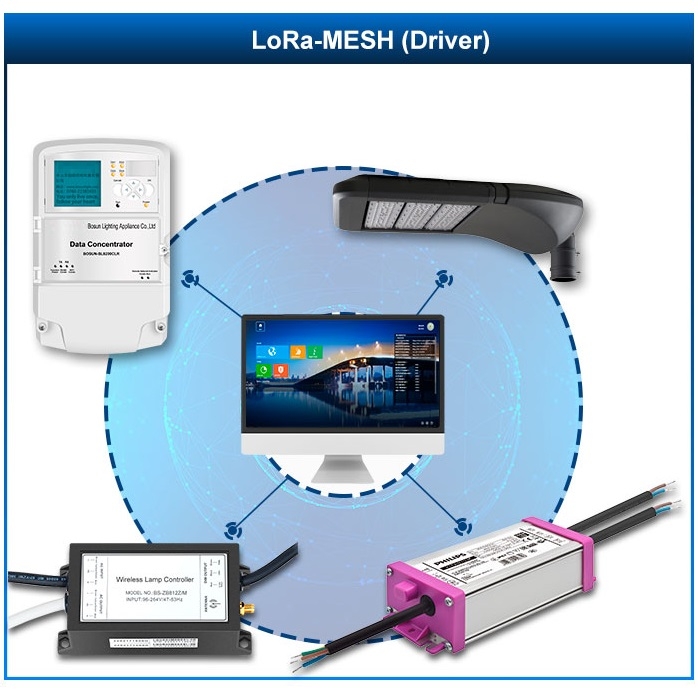

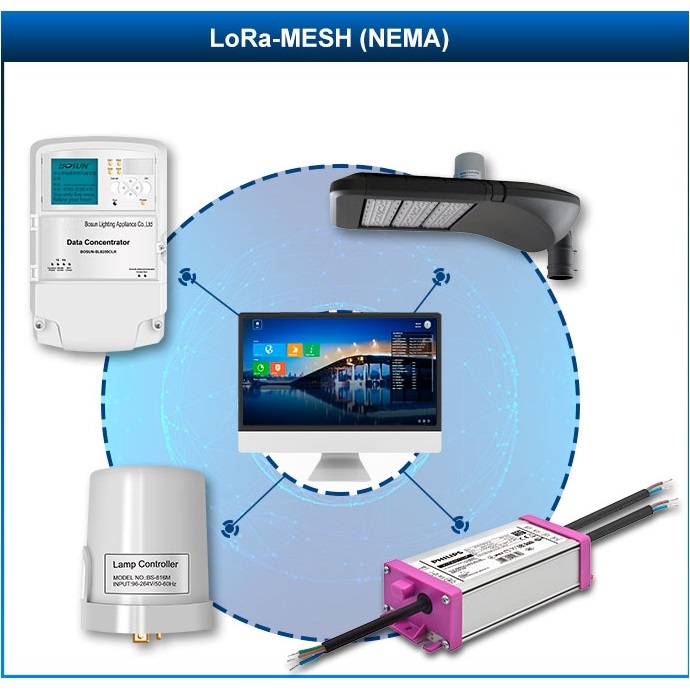

Thiết bị cho giải pháp LoRa-MESH
![](//bizweb.dktcdn.net/100/352/498/products/giai-phap-zigbee-chieu-sang-thong-minh-cho-den-duong-zalaa-smart-lighting-solutions-3.jpg?v=1717045113900)
Biến đổi đèn đường cũ
Với sự phát triển của xã hội, việc biến đổi đèn đường cũ đã trở thành một trong những phương án xây dựng đô thị.
![](http://www.smartbrighten.com/uploads/PLC_55.jpg)
![](http://www.smartbrighten.com/uploads/PLC_55.jpg) |
Giải pháp ở hầu hết các nước là giữ lại cột đèn đường và chuyển đổi các thiết bị chiếu sáng;hoặc thay thế bằng đèn LED làm bằng vật liệu thân thiện với môi trường. Hoặc sử dụng đèn, đèn lồng thân thiện với năng lượng mặt trời.Nhưng đèn dù có sửa đổi thế nào cũng sẽ tiết kiệm điện năng hơn rất nhiều so với các loại đèn halogen trước đây. |
![](http://www.smartbrighten.com/uploads/Solar4G_38.jpg) |
Là nhà cung cấp quan trọng của thành phố thông minh, cột đèn thông minh có thể mang theo một số thiết bị thông minh khác, như camera quan sát, trạm thời tiết, trạm gốc mini, AP không dây, loa công cộng, màn hình, hệ thống gọi khẩn cấp, trạm sạc, thùng rác thông minh, thông minh nắp cống... Rất dễ phát triển thành thành phố thông minh. |
![](http://www.smartbrighten.com/uploads/LoRa-MESH_53.jpg) |
Với hệ điều hành ổn định BOSUN SSLS (Hệ thống chiếu sáng thông minh năng lượng mặt trời) & SCCS (Hệ thống điều khiển thành phố thông minh), các thiết bị này có thể hoạt động hiệu quả và ổn định.Dự án cải tạo đèn đường có thể được hoàn thành thành công. |
Dự án
Dự án Giải pháp chiếu sáng đường phố thông minh ZigBee
- Thời gian: 15/06/2019
- Vị trí: Thụy Sĩ
- Dự án: Giải pháp chiếu sáng thông minh ZigBee cho dự án Chính quyền thị trấn
- Sản phẩm: Đèn đường BOSUN YLH Series 60W, Bộ điều khiển đèn dựa trên Nema, Cổng
- Số lượng: 280 chiếc
- ZigBee là một trong những Giải pháp chiếu sáng thông minh, thông tin được truyền đi từng điểm một, người nhận sẽ gửi thông tin đến thiết bị đầu cuối điều khiển dùng để kiểm tra trạng thái của đèn đường, từ đó thực hiện điều khiển đèn đường từ xa .
- Dự án được thực hiện vào ngày 15 tháng 6 năm 2019 tại một thị trấn nhỏ của Thụy Sĩ.Khách hàng là cơ quan được chỉ định của chính quyền thị trấn địa phương.Đây là lần đầu tiên khách hàng thực hiện giải pháp chiếu sáng thông minh cho dự án đèn đường.Họ phản hồi rất tốt cho chúng tôi sau khi chúng tôi giúp họ kiểm tra thiết bị và lắp đặt đèn đường.
![](http://www.smartbrighten.com/uploads/ZigBee_35.jpg)
Đèn đường vẫn hoạt động tốt dù đã hơn 3 năm.Chỉ cần thay thế một số linh kiện.Chúng tôi hy vọng chúng tôi có thể giúp ngày càng nhiều khách hàng đạt được điều khiển từ xa thông minh cho hệ thống đèn đường của họ!
![](http://www.smartbrighten.com/uploads/ZigBee_36.jpg)
Sau khi lắp đặt tất cả các đèn, chúng tôi đã nhận được những bức ảnh phản hồi đẹp về hiệu suất chiếu sáng từ khách hàng.Họ rất hài lòng với hiệu suất của đèn và họ nói với chúng tôi rằng hệ thống điều khiển của chúng tôi ổn định.Và bây giờ chúng tôi có nhiều dự án đang được thực hiện với khách hàng Philippines này.
Liên hệ với chúng tôi để tìm hiểu thêm >>
- Chiếu sáng thông minh - Smart Lighting
- Chiếu sáng thông minh đô thị
- Chiếu sáng thông minh cho đường phố
- Chiếu sáng thông minh cho sân golf
- Chiếu sáng sân golf thông minh
- Chiếu sáng đô thị thông minh điều khiển từ xa
- Chiếu sáng cảnh quan đô thị thông minh
Việc lắp đặt hệ thống này lại không quá phức tạp, nhưng cần đúng kỹ thuật vì thế khi mua sản phẩm bạn cần liên hệ để được tư vấn trước cho phù hợp với dòng đèn của bạn. Hãy liên hệ với ZALAA để được tư vấn và báo giá phù hợp với từng dự án, công trình ngay hôm nay!
